Posicionador neumático

Serie 6P

Conexiones
Conexiones NPT y DIN IP65 disponibles con bobinas sencillas y dobles
Ciclo de trabajo
Continuo

Especificaciones

Posicionador neumático - Serie 6P

Conexiones
Conexiones NPT y DIN IP65 disponibles con bobinas sencillas y dobles
Puertos
1/4" NPT
Protocolos de comunicación
Ninguno
Ciclo de trabajo
Continuo
Producto abastecido
Aire seco y depurado
Opciones de control
4-20 mA, protocolos de comunicación
Clasificación de la carcasa
IP66
Rango de temperatura
'-4 °F a 150 °F (-20 °C a 70 °C)
Montaje
VDI/VDE 3845 (NAMUR)
Presión de suministro
20 - 100 psig (1,4 - 7,0 bar)
Aplicaciones
Acción doble y sencilla, directa e inversa
Carcasa
Aluminio fundido a presión

Características y beneficios

Para actuadores de accionamiento doble y retorno con resorte

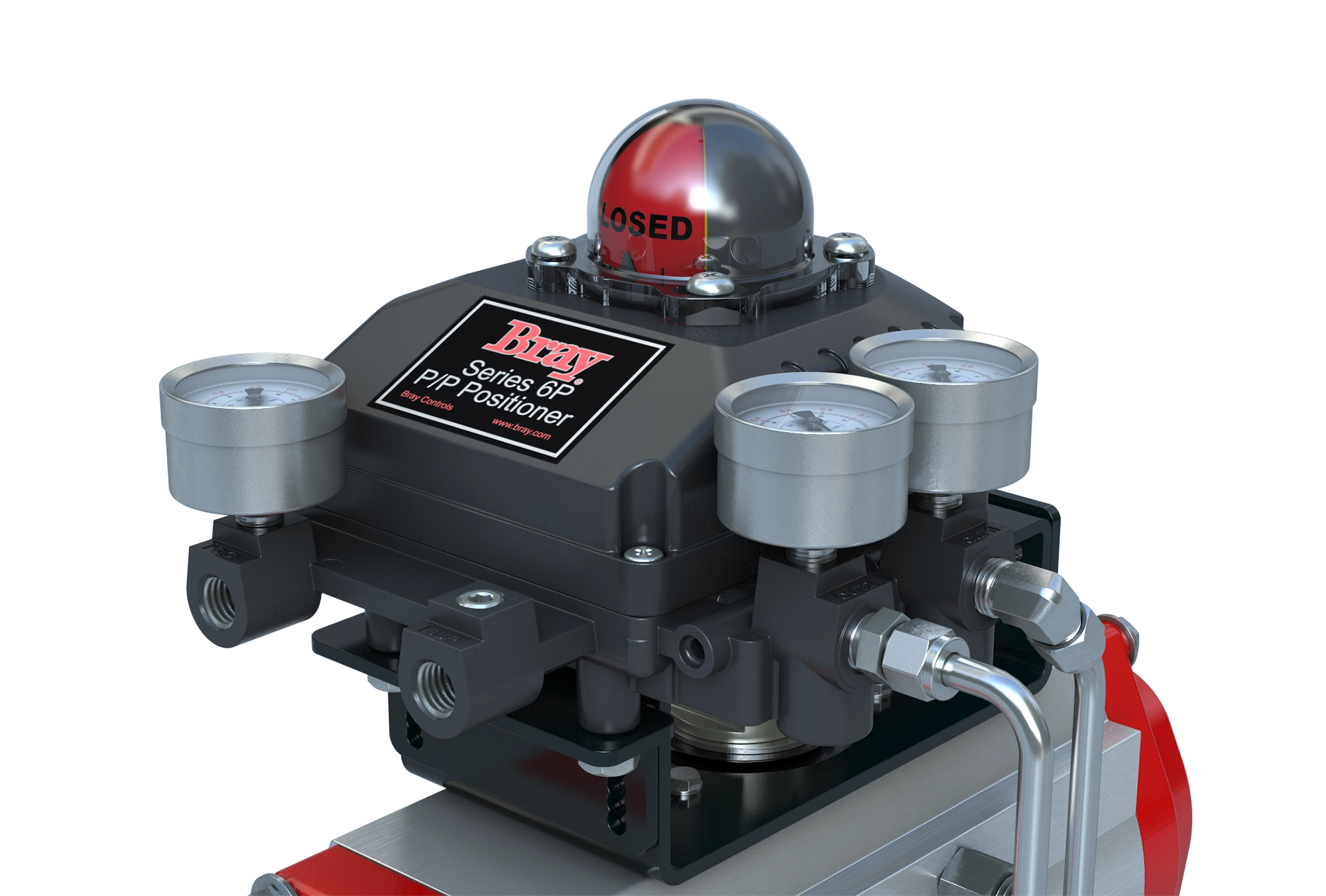

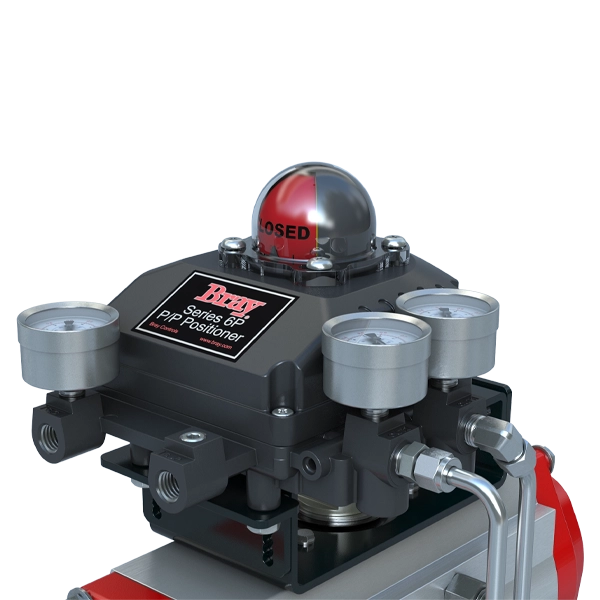

El posicionador de la Serie 6P de Bray ofrece un control excepcional para una amplia gama de válvulas de cuarto de vuelta. Este diseño ofrece características de respuesta rápida y sensible para cumplir con los objetivos de control más exigentes, al usar una señal de control neumático de 3-15. Se ofrecen un indicador de posición tipo domo de alta visibilidad y 3 medidores como característica estándar. La Serie 6P está disponible con muchas opciones, entre ellas interruptores de final de carrera de retroalimentación de posición, y un transmisor de retroalimentación de posición de 4-20 mA.

Características

Los posicionadores de la Serie 6P de Bray se usan para manejar válvulas de control de cuarto de vuelta, como las válvulas esféricas y mariposa (estándar y segmentadas), y su relé sensible de dos etapas hace que sean ideales para aplicaciones de control de amortiguadores. Especifique la Serie 6P de Bray siempre que la sensibilidad y posicionamiento de la válvula sean factores críticos.

Para el control de modulación de las posiciones de la válvula, la Serie 6P posiciona la válvula automáticamente en ángulos precisos entre 0° y 90° en respuesta a una señal de entrada neumática. El posicionador estándar es de accionamiento doble pero puede convertirse fácilmente a accionamiento simple/retorno con resorte. La Serie 6P tiene capacidades de rango partido, y sus valores de ajuste y de cero pueden modificarse fácilmente.

Montaje y materiales

La Serie 6P puede instalarse directamente en cualquier actuador de válvula de un cuarto de vuelta de conformidad con el estándar NAMUR.

Contacte a su distribuidor local de Bray para obtener información sobre cómo montar la Serie 6P en actuadores que no sean NAMUR.

La carcasa de la Serie 6P está construida en aluminio duradero fundido a presión al cual primero se lo anodiza para protegerlo de la corrosión interna, y luego se le aplica un pulvirrevestimiento para una mayor resistencia externa en entornos hostiles.

Opciones/accesorios

  • LEVAS ESPECIALES: las levas especiales para rangos no estándar pueden ser modificadas por la fábrica o el cliente
  • FILTRO DE AIRE: se recomienda usar un filtro de aire coalescente en todos los posicionadores para evitar que el polvo, la humedad y las partículas de aceite contaminen la unidad
