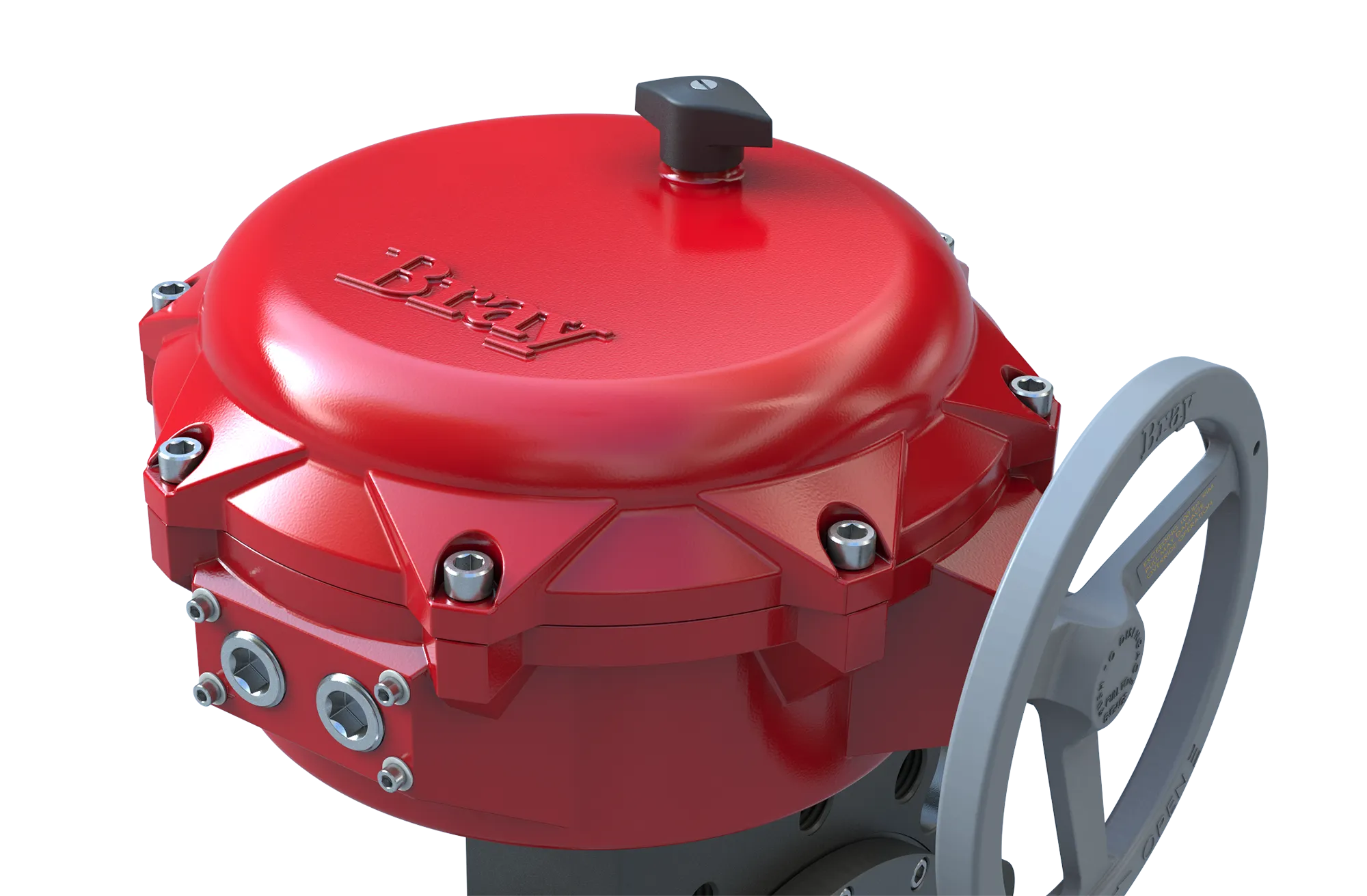

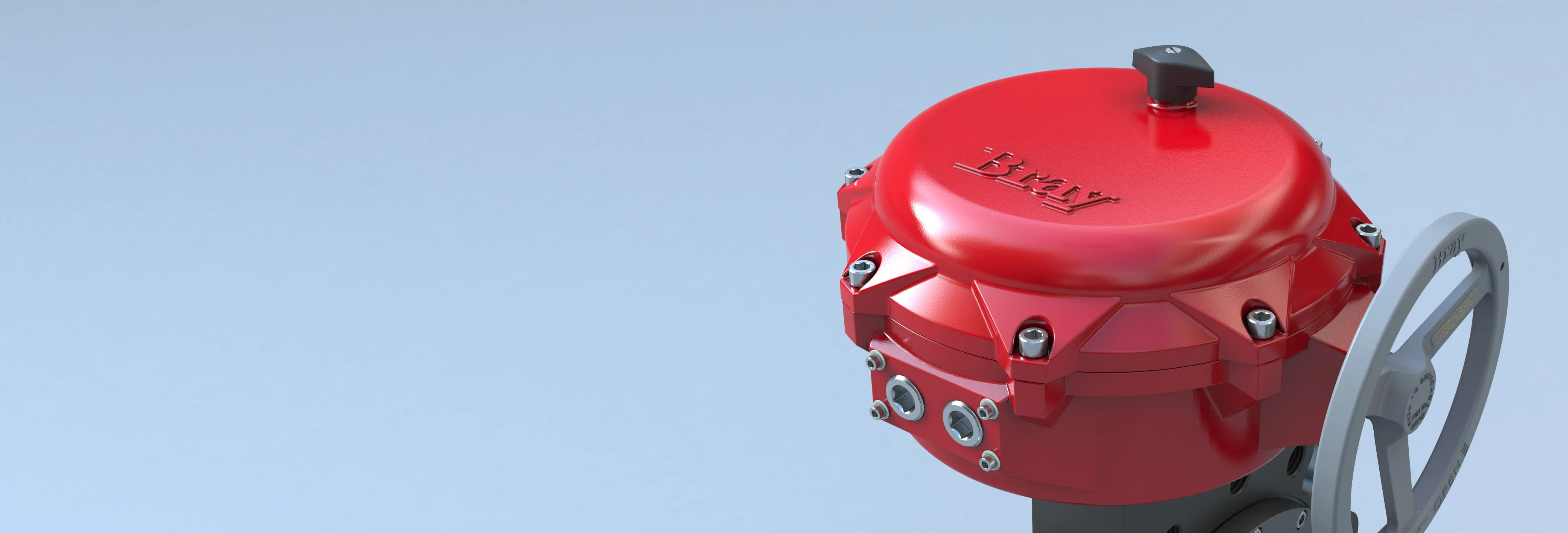

电动执行机构

70-HAZ系列

采用危险场所额定等级设计,搭配自锁蜗杆齿轮,为阀门控制提供可靠保障

2025-S70-HAZ-600x600 2025-S70-HAZ-02

专为低矮型动力需求设计

紧凑型执行机构底座内集成电机、齿轮传动系统与加热器,客户无需自行维护

电力中心

博雷将70 Hazardous系列设计成控制中心与电力中心完全分开。电力中心位于执行机构底座,由电机、齿轮组、电容器、输出驱动和加热器组成。每个组件均被设计成无需客户检修,因此这种设计保护了电力驱动系统。电力中心组件经过独特配置,使70系列保持极低剖面。



自锁输出驱动总成

输出驱动总成具有自锁蜗杆和蜗轮传动装置,将阀门保持在所需位置,而无需电动/机械制动系统。蜗杆轴直接驱动蜗轮。



机械行程止动装置

不锈钢机械行程止动装置可现场调整,以防止在使用手动超控时发生超程。行程止动装置位于底座外面,易于调整而无需拆下盖板。带有O型圈阀杆填料的不锈钢锁紧螺母将行程止动装置牢固地固定在适当位置。行程止动装置通常在出厂时已设定,允许的行程为0° 和90°。

手动超控手轮总成

  • 拉则为进行手动操作。
  • 旋转手轮将阀门置于适当位置。
  • 推则为返回电力操作。

博雷手动超控系统可确保准确快速的手动操作,而无需使用其他工具或控制杆。当手轮在使用时,通过自动断电开关切断电机电源。在使用时,通过一个球形卡销将手动超控轴保持在适当位置上。当将手轮推入以脱离超控状态时,球形卡销也将轴保持在适当位置上。驱动销从蜗杆和分段式蜗轮输出轴与手动超控轴进行啮合和脱离。推拉手轮时,驱动销与蜗杆轴顺利啮合。

技术规格

输出扭矩
800至2,000 in-lb (90-226 Nm)
控制选项
IRB
电压
120 VAC
动力源
120 VAC
防护等级
I级,1和2部分,C、D组
II级,1和2部分,E、F、G组
输入信号
120 VAC
通信协议
安装
ISO 5211
电机
120 VAC:单相、可逆、永久分相式电容器电机
温度范围
-20°F至150°F(-29°C至65°C)
开关选项
最高可达5 x SPDT
认证
危险场所(仅限120V)UL认证(美国和加拿大标准)
开关数量
标配2个,最多5个
阀门兼容性
直角回转阀
应用
危险场所
