A válvula guilhotina bidirecional Bray da Série 767 foi projetada para aplicações exigentes de lama. As sedes de elastômero duplas e o projeto de guilhotina com passagem facilitam a autolimpeza e evitam o acúmulo de fluidos.
O corpo durável de WCB é oferecido em um estilo flangeado aparafusado de duas peças. Quando totalmente aberta, a válvula tem passagem integral, não oferecendo resistência ao fluido da linha.
Válvula guilhotina bidirecional
Série 767
Faixas de diâmetros
80 mm a 600 mm / 3" a 24"
Pressão operacional máxima permitida
80 mm - 600 mm / 3 pol. - 24 pol. / 20 bar / 300 psi
80 mm - 600 mm / 3 pol. - 24 pol. / 51 bar / 740 psi
80 mm - 600 mm / 3 pol. - 24 pol. / 51 bar / 740 psi
Estilo de corpo
Duas peças, aparafusada - Flangeada
Especificações
Válvula guilhotina bidirecional – Série 767
Faixas de diâmetros
80 mm a 600 mm / 3" a 24"
Materiais do corpo
Aço-carbono (WCB)
Verifique com a fábrica a disponibilidade de outros materiais
Verifique com a fábrica a disponibilidade de outros materiais
Pressão operacional máxima permitida
80 mm - 600 mm / 3 pol. - 24 pol. / 20 bar / 300 psi
80 mm - 600 mm / 3 pol. - 24 pol. / 51 bar / 740 psi
80 mm - 600 mm / 3 pol. - 24 pol. / 51 bar / 740 psi
Materiais da haste
Aço inoxidável 304
Estilo de corpo
Duas peças, aparafusada - Flangeada
Materiais da guilhotina
304, 316, 317, SAF 2507, SAF 2205,17-4PH, Hastelloy® C, Monel®
Faixa de temperatura do material da sede
Borracha natural: 74 °C / 165 ºF
EPDM: 248 °F / 120 °C
EPDM: 248 °F / 120 °C
Norma de projeto
Padrão do fabricante
Padrão de testes
Padrão do fabricante
Certificações
CRN do Canadá, PED - Categoria I Módulo A (Líquidos do grupo 2)
Face a face
Padrão da indústria
Opções de atuadores
Volante, engrenagem cônica, pneumático, hidráulico, elétrico
Aplicações
Lama

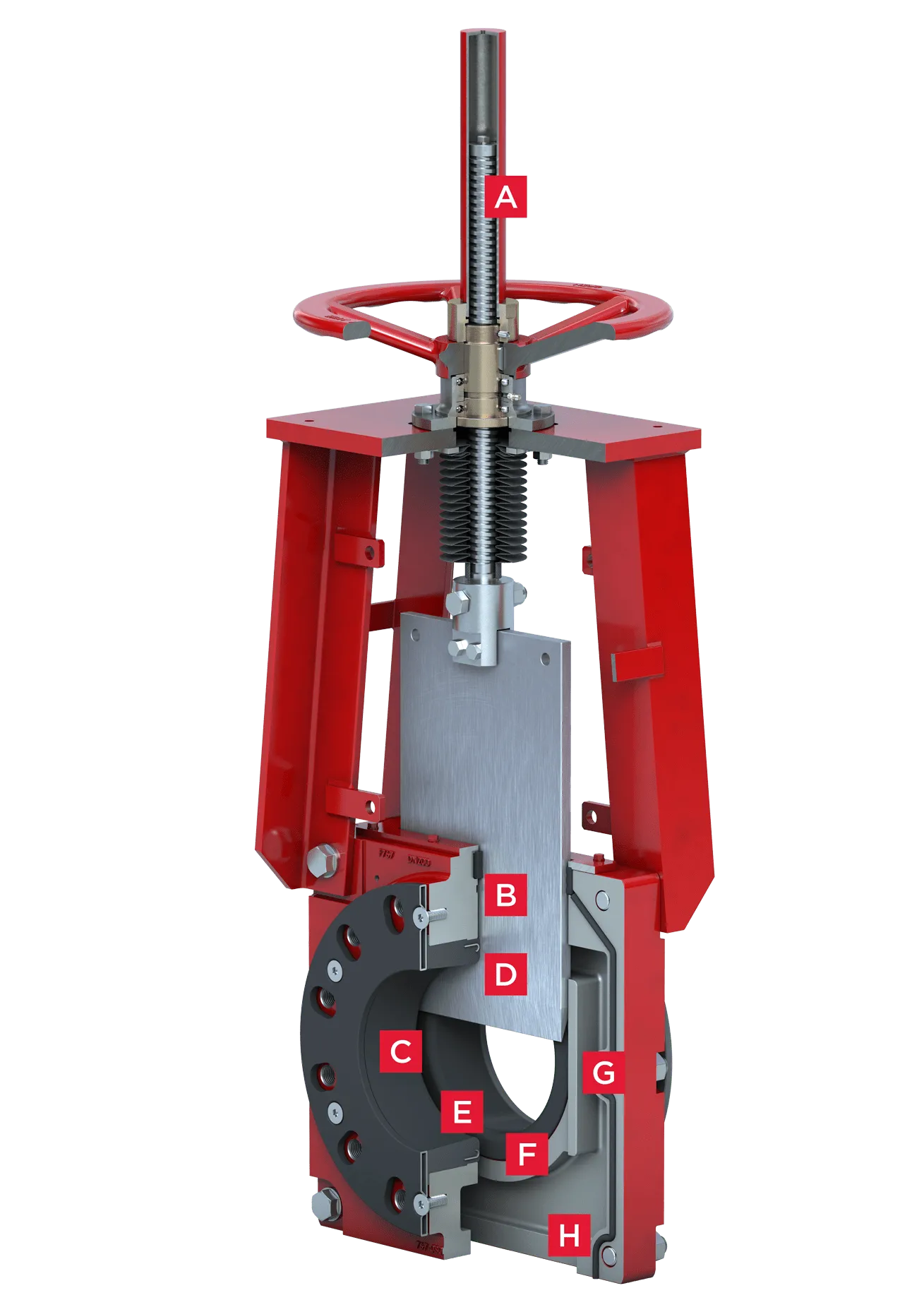

Recursos e benefícios
-
A. Cobertura da haste
A cobertura protetora da haste é padrão, aumentando a vida útil em ambientes perigosos.
-
B. Sede
As mangas de elastômero reforçadas com aço com anel-J proporcionam fechamento com vazamento zero energizado nas duas direções. Anéis de retenção incluídos como padrão em todas as faixas de diâmetros.
-
C. Contato com a sede
Na posição aberta, as mangas energizadas protegem todos os componentes metálicos do contato direto com os fluidos de processo.
-
D. Disco
Guilhotina robusta disponível em uma ampla gama de ligas resistentes à corrosão para atender à aplicação.
-
E. Caminho de fluxo desobstruído
O projeto de passagem integral fornece caminho de fluxo desobstruído, prolongando a vida útil da manga e minimizando a queda de pressão na válvula.
-
F. Guilhotina com passagem
A ampla folga para passagem permite o fechamento completo da guilhotina.
-
G. Corpo
O corpo flangeado aparafusado de duas peças permite fácil manutenção e é perfurado e rosqueado nos padrões de flange ASME CL150 como padrão. Outras opções de perfuração disponíveis mediante solicitação.
-
H. Placa de descarga inferior
Placa de descarga inferior com portas roscadas fornecidas como opção, permitindo descarga segura de fluidos e fácil conexão da água de descarga.
