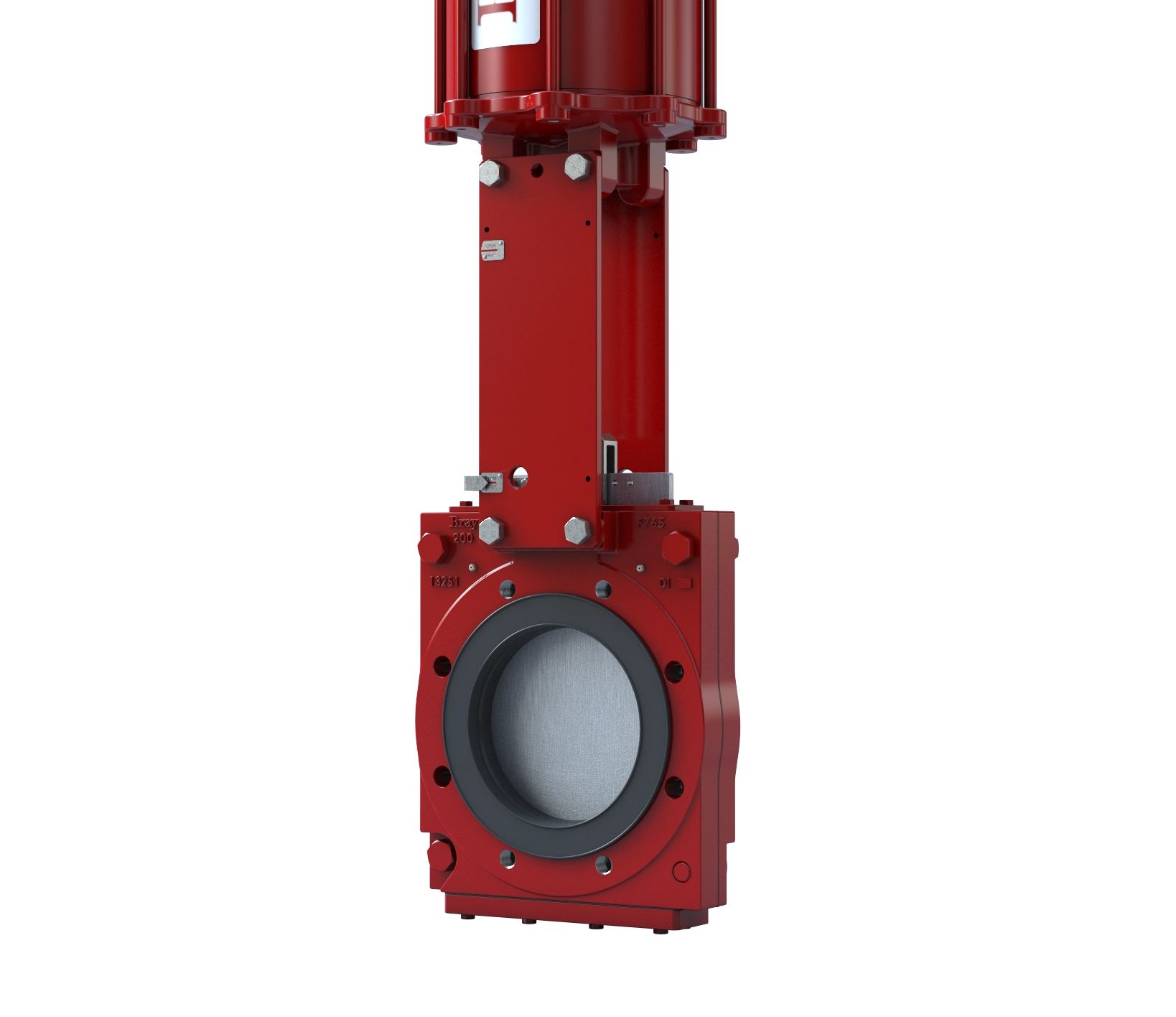

A válvula guilhotina bidirecional Bray da Série 765 foi projetada para aplicações exigentes de lama. As sedes de elastômero duplas e o projeto de guilhotina com passagem facilitam a autolimpeza e evitam o acúmulo de fluidos.
O corpo de ferro dúctil durável é oferecido em um estilo wafer compacto. Quando totalmente aberta, a válvula tem passagem integral, não oferecendo resistência ao fluido da linha.
Válvula guilhotina bidirecional
Série 765
Faixas de diâmetros
NPS 2 a 12 / DN 50 a 300
Pressão operacional máxima permitida
6,2 bar (90 psi)
Estilo de corpo
Duas peças, aparafusada - Wafer
Especificações
Válvula guilhotina bidirecional – Série 765
Faixas de diâmetros
NPS 2 a 12 / DN 50 a 300
Materiais do corpo
Ferro dúctil, CF8, CF8M, CF3M, WCB
Pressão operacional máxima permitida
6,2 bar (90 psi)
Materiais da haste
Aço inoxidável 304
Estilo de corpo
Duas peças, aparafusada - Wafer
Materiais da guilhotina
Aço inoxidável 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Faixa de temperatura do material da sede
Borracha natural: 74 °C / 165 °F
EPDM: 248 °F / 120 °C
EPDM: 248 °F / 120 °C
Norma de projeto
Padrão do fabricante
Materiais do limpador
EPDM
Padrão de testes
Padrão do fabricante
Certificações
ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Face a face
MSS SP81
Opções de atuadores
Volante, engrenagem cônica, pneumático, hidráulico, elétrico
aplicações
Açúcar, papel e celulose
Recursos e benefícios
-
A – Bases de fixação
Projetada para conversão rápida e fácil entre atuação manual e pneumática. Apresenta uma porta de injeção de lubrificante para operação contínua e sem interrupções com manutenção mínima.*
-
B – Vedação do limpador secundário
A vedação do limpador secundário autoajustável aumenta a vida útil da guilhotina e evita a descarga da parte superior da válvula.
-
C – Manga de elastômero
As mangas de elastômero reforçadas com metal proporcionam fechamento com vazamento zero energizado nas duas direções.
-
D – Manga energizada
Na posição aberta, as mangas energizadas protegem todos os componentes metálicos do contato direto com os fluidos de processo.
-
E – Guilhotina robusta
Guilhotina robusta disponível em uma ampla gama de ligas resistentes à corrosão para atender à aplicação.
-
F – Caminho de fluxo irrestrito
Caminho de fluxo irrestrito com queda de pressão mínima alcançado por meio do projeto de válvula com passagem integral para proporcionar maior vida útil da manga.
-
G – Fechamento completo da guilhotina
A ampla folga para passagem permite o fechamento completo da guilhotina.
-
H – Corpo compacto do wafer
O corpo compacto do wafer permite fácil instalação e é perfurado e rosqueado nos padrões de flange ASME CL150 como padrão. Outras opções de perfuração disponíveis mediante solicitação.
-
I – Placa de drenagem com portas de purga (opcional)
Placa de drenagem com portas de purga roscadas fornecida como opção, permitindo descarga segura dos fluidos e fácil conexão da água de descarga.
