Válvula guilhotina: válvula de lama bidirecional da Série 752

Série 752: projetada para durabilidade e precisão

Válvula com classificação 240PSI ideal para aplicações industriais exigentes

A válvula guilhotina bidirecional Bray da Série 752 é uma solução projetada para o manuseio preciso e confiável de lamas. Seu projeto inovador, que apresenta um corpo aparafusado de duas peças e uma sede perimetral moldada e reforçada com aço, assegura o fechamento com vazamento zero bidirecional, mesmo em condições operacionais exigentes. Com uma gama diversificada de opções de atuadores, incluindo volante manual de montagem direta padrão (2"-10"), engrenagem cônica padrão (12"-24"), pneumático, hidráulico e elétrico, ela atende a vários requisitos operacionais. Utilizada principalmente nos setores químico, de mineração e de energia, a Série 752 demonstra excelência em tecnologia de válvulas, oferecendo desempenho superior, durabilidade e adaptabilidade

Especificações

Faixas de diâmetros

NPS 2 a 24 | DN 50 a 600

Materiais do corpo

Aço-carbono (WCB) | Aço inoxidável CF8
Aço inoxidável CF3 | Aço inoxidável CF3M | CE3MN
Aço duplex (SS 2507) | Duplex CD3MN

Pressão operacional máxima permitida

Série 752: 232 psi | 16 bar
Série 752HP: 290 psi | 20 bar

Materiais da haste

Aço inoxidável 304

Estilo de corpo

Duas peças aparafusadas (wafer)

Faixa de temperatura do material da sede

Buna-N: -37 °C a 90 °C (-35 °F a 194 °F)
EPDM: -54 °C a 120 °C (-65 °F a 248 °F)
Viton®: -26 °C a 200 °C (-15 °F a 392 °F)

Materiais da guilhotina

Aço inoxidável 304, 316, 317
Duplex SAF 2507
Duplex SAF 2205
Aço inoxidável 17-4PH
Hastelloy® C
Monel®
Liga 20

Norma de projeto

MSS SP81

Temperatura máxima de engaxetamento

Fibra sintética impregnada com PTFE: 232 °C/450 °F
PTFE com vedação quádrupla de EPDM: 90 °C/194 °F
PTFE com vedação quádrupla de Viton®: 200 °C/392 °F

Padrão de testes

MSS SP-151

Certificações

CRN do Canadá

Face a face

Série 752: MSS SP-81
Série 752HP: MSS SP-135

Opções de atuadores

Volante, engrenagem cônica, pneumático, hidráulico, elétrico

Downloads

Folheto do produto

Válvulas guilhotina bidirecionais da Série 752 (em inglês)

Folheto do produto

Guia do produto válvulas guilhotina e de lama

Manual IOM

Válvula guilhotina de sede de perímetro bidirecional da Série 752

Classificação de pressão de 240psi (16bar), acomodando um amplo espectro de aplicações industriais.
Em conformidade com os padrões de perfuração ASME B16.5 CL150, assegurando compatibilidade e integração perfeitas com os sistemas existentes.
Configurado em um design de wafer aparafusado de duas peças, otimizando a utilização do espaço e oferecendo flexibilidade de instalação.
Opções de engaxetamento: fibra sintética impregnada de PTFE, PTFE com vedação quádrupla de Buna-N, PTFE com vedação quádrupla de Viton®.

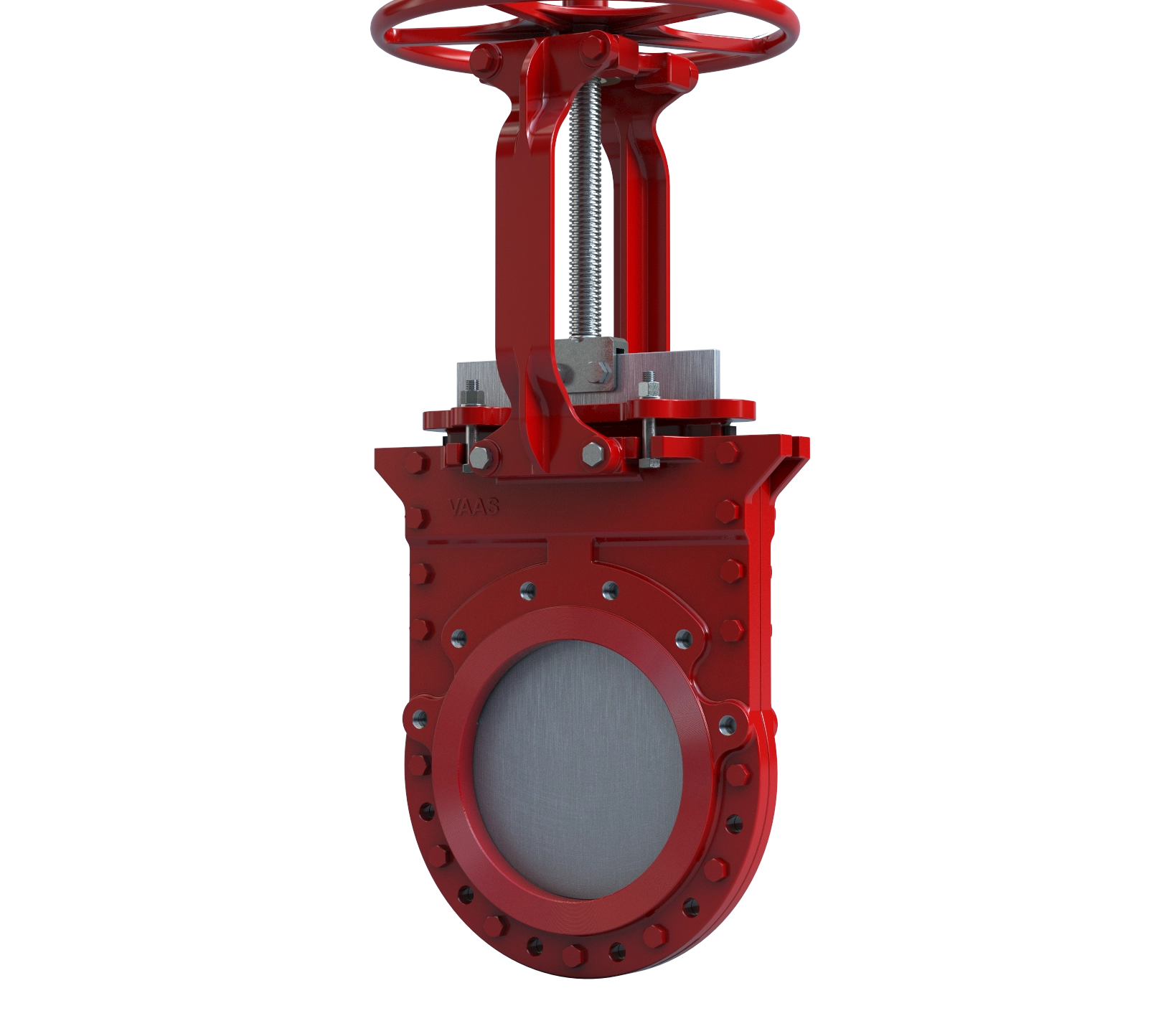

Válvula guilhotina bidirecional da Série 752 - Recursos

A. Base de fixação

Projetada para conversão rápida e fácil entre atuação manual e pneumática. Apresenta uma porta de injeção de lubrificante para operação contínua e sem interrupções com manutenção mínima.*
B. Forquilha

O projeto de forquilha e o parafuso horizontal estabilizam a guilhotina, garantindo o alinhamento adequado.
C. Engaxetamento (padrão)

O engaxetamento quadrado de várias camadas padrão fornece vedação excepcional da junta.
D. Engaxetamento (opcional)

Engaxetamento com vedação quádrupla energizada opcional para vedação aprimorada da junta.
E. Caminho de fluxo irrestrito

Caminho de fluxo irrestrito com queda de pressão mínima alcançado por meio do projeto de válvula com passagem integral.
F. Guilhotina

O projeto de guilhotina resistente à deflexão garante um alinhamento consistente para a maior durabilidade do setor.
G. Sede

A sede de elastômero reforçada com aço garante fechamento bidirecional com vazamento zero
H. Corpo

Corpo aparafusado de duas peças para fácil manutenção e substituição da sede.
