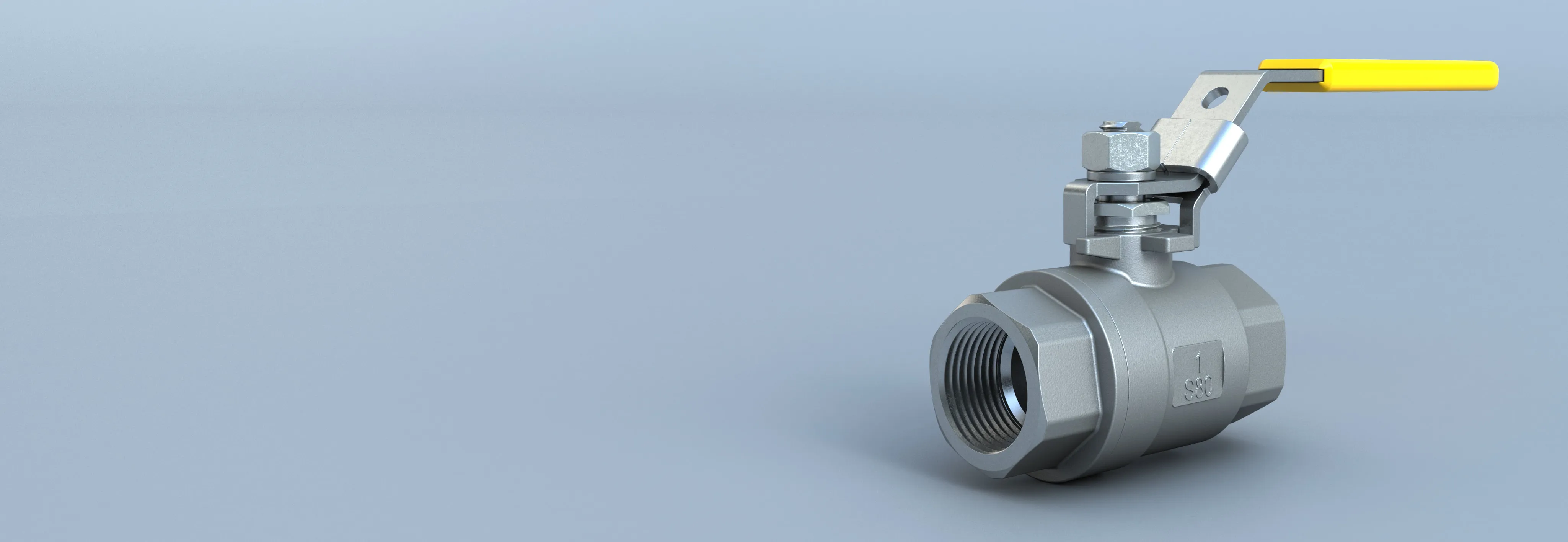

Válvula esfera rosqueada

Série S80

Disponível em conexões rosqueadas NPT, BSPT e BSPP para maior flexibilidade

Solicitar orçamento
Válvula esfera rosqueada da Série S80 01 Válvula esfera rosqueada – Série S80 móvel 02

Válvulas de aço inoxidável de passagem plena

Válvulas de esfera de fluxo suave para o setor químico, têxtil e de processamento

As válvulas de esfera de passagem plena da Série Bray 80 foram projetadas para atender às necessidades dos setores químico, têxtil e de processamento. Os corpos das válvulas de duas peças da Série S80 são feitos por fundição de cera perdida e aço inoxidável recozido em solução para a mais alta qualidade e resistência adicional. Todas os corpos são marcados com um código de corrida de fundição para rastreabilidade total.

As válvulas esfera da Série 80 apresentam um projeto de passagem plena para características de fluxo uniforme e queda de pressão mínima, enquanto a haste antiexpulsão instalada internamente e a gaxeta ajustável mantêm a vedação estanque e o baixo torque operacional. Estão disponíveis extremidades com rosca NPT, BSPT e BSPP.

Equipadas com alavancas de segurança de aço inoxidável, as válvulas da Série S80 oferecem uma camada adicional de segurança, permitindo que a válvula permaneça firmemente na posição durante a operação. Uma alavanca oval opcional está disponível para preferências de manuseio personalizadas.

Com uma garantia líder do setor e a reputação de qualidade e serviço pós-venda da Bray, as válvulas esfera de passagem plena Bray da série 80 são uma excelente opção para os setores químico, têxtil e de processos, e para aplicações de alta pressão de serviço geral.

Especificações

Faixas de diâmetros
¼ - 4" (8 - 100 mm)
Materiais do corpo
ASTM A351 Gr CF8M
Faixa de temperatura
-46 °C a 232 °C (-50 °F a 450 °F)
Materiais da haste
ASTM A479 Tipo 316
Pressão operacional máxima permitida
69 bar (1000 psi) WOG
Materiais da sede
RPTFE
Classe de vazamento
Vazamento zero
Materiais da esfera
Aço inoxidável 316
Estilo de corpo
Duas peças
Norma de projeto
MSS SP-110
Extremidades
Rosqueada – NPT
Padrão de testes
MSS-SP 72
Portas
Passagem integral
Face a face
Padrão dos fabricantes
aplicações
Serviços gerais, ar, água, óleo e gás
