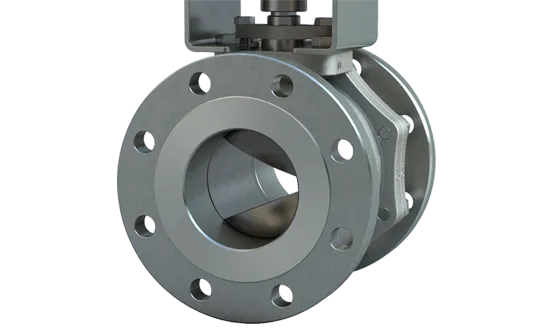

Válvula esférica de control

V-Control

Rango de tamaño
¼ - 12" (6 - 300 mm)
Rango de temperatura
-50 °F a 650 °F (-46 °C a 343 °C)
Presiones nominales
Clase 150, Clase 300, Clase 600

Especificaciones

Válvula esférica de control - V-Control

Rango de tamaño
¼ - 12" (6 - 300 mm)
Materiales del cuerpo
Acero inoxidable (CF8M), acero al carbono (WCB)
Rango de temperatura
-50 °F a 650 °F (-46 °C a 343 °C)
Materiales del vástago
Tek-Fil®, PEEK, metal
Presiones nominales
Clase 150, Clase 300, Clase 600
Materiales del asiento
Estándar: Tek-Fil®
PEEK, RPTFE, TFM, metal
Clasificación de cierre
Clase V
Materiales de la bola
316, acero inoxidable (CF8M)
Estilo de cuerpo
Roscado, soldadura por encastre, soldadura a tope y extremo bridado
Estándar de diseño
ASME B16.34
Estándar de prueba
API 598, FCI 70-2
Puertos
Puerto en V de 15°, puerto en V de 30°, puerto en V de 60°, puerto en V de 90°, puerto ranurado personalizado
Puerto en V personalizado
Certificaciones
API 607, NACE MR0175, PED 2014/68/EU, ATEX 94/9/EC, GOST-R, SIL IEC 61508 SC 3
Cara a cara
ASME B16.10
Aplicaciones
Control de temperatura, control de flujo, control de vapor, cavitación
Control de nivel y servicio PH

Características y beneficios

Una válvula de cierre hermético y una válvula de control de precisión combinadas en una

Las válvulas esféricas de puerto redondo estándar se han utilizado, y continúan utilizándose, para muchas aplicaciones de control, tales como servicios que implican caídas de presión moderadas. Ahora, con el desarrollo de las válvulas en V caracterizadas de Flow-Tek, hay una completa gama de aplicaciones de control disponibles con un control de flujo superior. Estas válvulas esféricas de control de 1/4 de vuelta son más compactas, más ligeras y mucho menos costosas que las válvulas de control segmentado y las válvulas de globo de tamaño comparable que ofrecen otras compañías. Las válvulas de control Flow-Tek brindan tiempos de respuesta más rápidos a las señales de control debido al control digital avanzado de actuación y las resistencias inherentes de las válvulas esféricas. Estas válvulas superan la Clase VI que ofrece cierre hermético con cero fuga. Otras características incluyen un nivel superior de amplitud de regulación y repetibilidad, una gran capacidad de caudal, la posibilidad de funcionar con fluidos que contienen sólidos y fibras, facilidad de mantenimiento y una interfaz excepcional con PLC y señales de comando computarizadas. Los actuadores de control neumático y eléctrico Flow-Tek de primera calidad son muy duraderos y eficaces.

Mayor respuesta lineal

Debido al diseño en línea inherente a las válvulas esféricas de control caracterizadas, la línea media fluye linealmente a través del sistema de tuberías. El patrón directo ofrece un mayor control de la línea media y tiempos de respuesta rápidos a los comandos del controlador.

Control caracterizado excepcional

Las bolas caracterizadas de Flow-Tek ofrecen un control predecible y exacto de las velocidades de caudal de downstream. Estas bolas de corte de precisión igualan el rendimiento de control de las válvulas de globo a la vez que ofrecen la economía, las características, y el tamaño y peso reducidos de las válvulas esféricas. Flow-Tek ofrece una amplia gama de bolas caracterizadas por puertos en V y puertos ranurados. Arriba se muestran las bolas caracterizadas estándar y un ejemplo de una bola personalizada. Las bolas de 90° y 60°, como las bolas con orificios redondos estándar, ofrecen una característica de caudal inherente de igual porcentaje. Una bola ranurada y una bola de puerto en V con una pequeña abertura en ángulo, como una bola de 15°, proporcionan una característica de caudal lineal inherente. Las válvulas de puerto en V de ángulo medio, como una bola de 30°, proporcionan una característica de caudal inherente de igual porcentaje modificado. También hay puertos personalizados disponibles para cumplir con requisitos especiales de control. Diseñada teniendo en mente la flexibilidad en las condiciones del proceso, los valores de Cv y las características de control se modifican fácilmente con solo cambiar la bola.

Gran amplitud de regulación

La bola caracterizada tiene propiedades de caudal controlables de la posición casi cerrada a la posición totalmente abierta de la válvula. Aunque el tipo de puerto y el tamaño de la válvula afectan la amplitud de regulación, las bolas caracterizadas de Flow-Tek tienen una amplitud de regulación mínima de 200:1 y pueden superar el valor 800:1. Las velocidades de caudal son altamente repetibles dentro del rango de recorrido normal de 20% - 80%.

Gran capacidad de caudal

Las válvulas esféricas de control de Flow-Tek han sido diseñadas para ofrecer características de caudal máximo que son significativamente superiores a las de las válvulas de globo de tamaño comparable. El patrón de caudal inherente de las válvulas esféricas aumenta las velocidades de caudal en muchas aplicaciones en las que pueden usarse válvulas más pequeñas con relación al tamaño de la tubería. La acción autolimpiante de la bola contra el asiento hace que la válvula esférica sea aceptable para servicios de medios con lodo y alto contenido de fibra.

Grandes caídas de presión

Diseñada para soportar grandes caídas de presión y, a la vez, permitir una operación libre de fugas, la Serie V-Control ofrece el control de precisión que requieren las industrias de proceso de hoy en día. El límite de δP para líquidos es de hasta 500 psi y para vapor de hasta 300 psi. Consulte a la fábrica o a su distribuidor para obtener información sobre los tamaños de las válvulas de control y las limitaciones de caída de presión.



Cierre hermético bidireccional

Las válvulas esféricas de la Serie V-Control ofrecen un cierre hermético Clase VI de conformidad con los estándares FCI 70-2.
