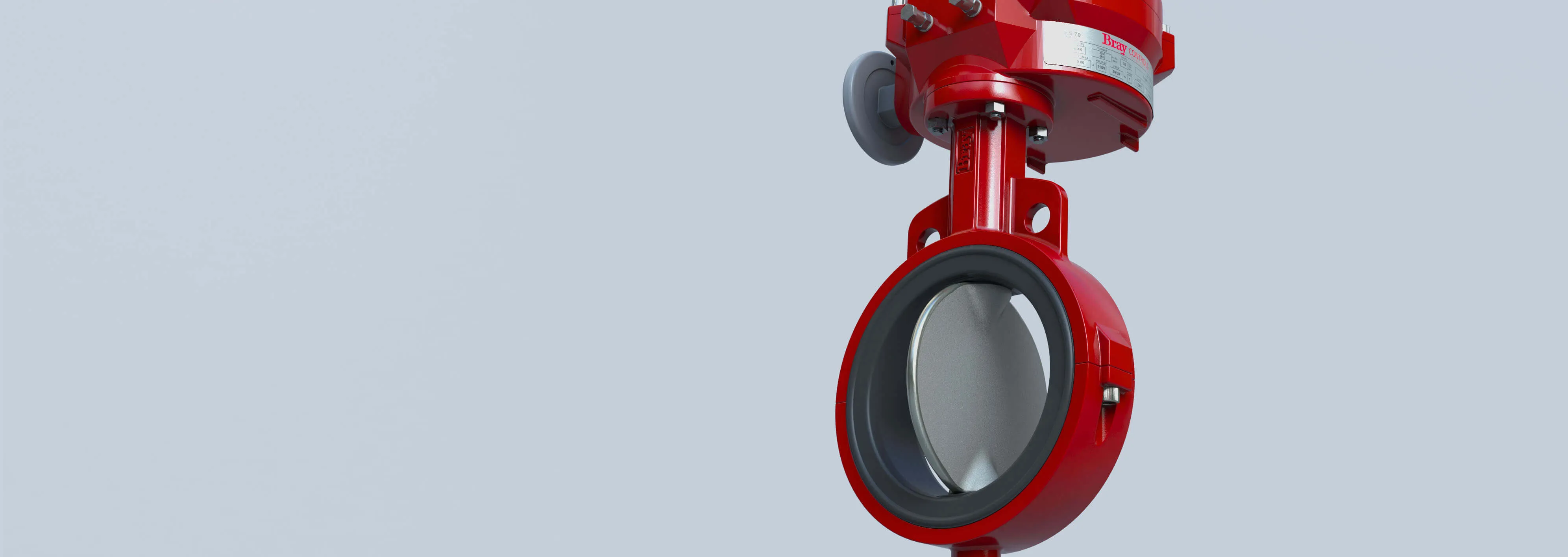

Válvula mariposa con asiento resiliente - Serie 20/21
La válvula mariposa con asiento resiliente de la serie 20/21 supera los altos estándares que requieren las aplicaciones de válvulas para alimentos y bebidas. La válvula serie 20 de Bray cuenta con un diseño de cuerpo de wafer con orificios de posición de brida, y la serie 21 es una versión con lug que ofrece capacidad de servicio de final de línea.

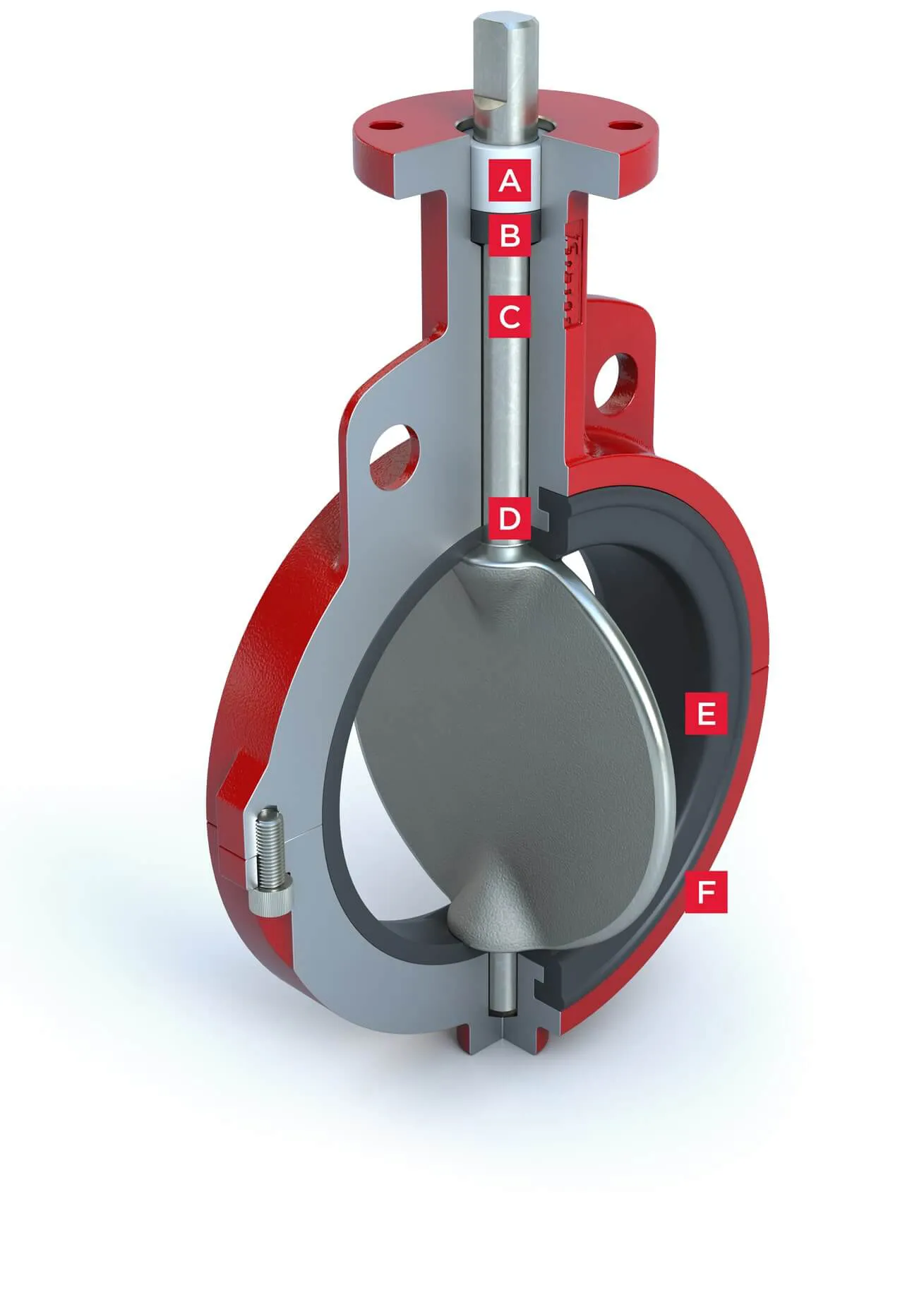

El casquillo de acetal no corrosivo de alta resistencia absorbe el empuje lateral del actuador.
El diseño en "U" doble del sello tiene ajuste automático, permite un sellado positivo en ambas direcciones y evita el ingreso de sustancias externas al orificio del vástago.
Diseño en una pieza. El borde del disco está mecanizado esféricamente y pulido a mano para producir cierre hermético, torque mínimo y duración del asiento más prolongada. El diseño del disco/vástago por naturaleza ofrece protección total de partículas atrapadas y descomposición de bacterias. Esta protección es necesaria para lograr un rendimiento sanitario. Para resistencia a la abrasión y a la erosión superior, el disco/vástago en una pieza está totalmente cerrado en EPDM o BUNA-N. El perfil de disco fino ofrece Cv mucho más alto (hasta 50 % más que la mayoría de los diseños a través del vástago) y mayor recuperación de presión, lo que resulta en menores caídas de presión y una válvula más eficiente en cuanto a energía.
Estos sellos evitan que los medios de la línea entren en contacto con el vástago o el cuerpo. El sello principal se logra mediante un ajuste a presión del asiento plano moldeado con el eje del disco. El sello secundario se crea porque el diámetro del vástago es mayor que el diámetro del orificio del vástago.
El diseño de asiento de Bray reduce el torque y proporciona aislamiento de los medios que fluyen desde el cuerpo. El asiento también tiene un o-ring moldeado que elimina el uso de empaques de la brida.
El estilo oblea u orejada de dos piezas facilita el ensamblaje y el mantenimiento. El recubrimiento de Nylon 11 para excelente resistencia a la corrosión es estándar para válvulas de 1"-8" y está disponible en tamaños más grandes a pedido. El recubrimiento de poliéster es estándar en cuerpos de 10"-20".
