Válvula mariposa de alto rendimiento

McCannalok

Rango de tamaños
NPS 2 a 66 / DN 50 a 1500
Rango de temperaturas
-62 °F a 500 °F (-52 °C a 260 °C)
Presión operativa máxima permitida
Serie 40/41 ASME clase 150
Serie 42/43 ASME clase 300
Serie 43/44 ASME clase 600
EN 1092 PN 10, 16, 25, 40, 63, 100

Especificaciones

Válvula mariposa de alto rendimiento - McCannalok

Rango de tamaños
NPS 2 a 66 / DN 50 a 1500
Materiales del cuerpo
Acero al carbono, acero inoxidable, bronce al níquel aluminio
Rango de temperaturas
-62 °F a 500 °F (-52 °C a 260 °C)
Materiales del vástago
Acero inoxidable
Presión operativa máxima permitida
Serie 40/41 ASME clase 150
Serie 42/43 ASME clase 300
Serie 43/44 ASME clase 600
EN 1092 PN 10, 16, 25, 40, 63, 100
Materiales del asiento
RTFE con energizante resiliente, PTFE con energizante resiliente
A prueba de incendios: RTFE e Inconel® con energizante resiliente
Clasificación de cierre
Cero fuga
Materiales del disco
Acero inoxidable, bronce al níquel aluminio
Tipo de cuerpo
Tipo wafer, orejada, doble brida
Estándar de diseño
ASME B16.34, ASME VIII, API 609
Taladrado de la brida
ASME B16.5, EN 1092
Ensayos estándar
API 598
Certificaciones
ABS, API 607, ATEX, Bureau Veritas, CCS, DNV, ISO 10497, NSF 61/372, PED, PE(S)R, SIL
Cara a cara
API 609, ISO 5752
Emisiones Fugitivas
ISO 15848-1, API 641
Aplicaciones
Alta presión, alta temperatura, servicio crítico

Características y Ventajas

Alta presión, alta temperatura, válvulas mariposa de cero fuga

La válvula mariposa de alto rendimiento McCannalok (también conocida como válvula de mariposa de doble excentricidad) presenta un innovador diseño que ofrece confiabilidad sólida y mantenimiento extremadamente fácil en el sitio de trabajo.  Pruebas internas e independientes demuestran la capacidad de vida útil superior de las válvulas de la Serie McCannalok con cierre hermético.

El diseño exclusivo y patentado de la válvula McCannalok recibió el premio Vaaler Award de Chemical Processing a mejor producto poco después de su presentación en el mercado. El diseño simple e innovador ofrece confiabilidad sólida y mantenimiento extremadamente fácil en el sitio de trabajo.

Pruebas internas e independientes han demostrado la capacidad de vida útil superior con cierre hermético luego de más de 100.000 ciclos. Las válvulas Bray/McCannalok de la Serie 40 pueden automatizarse a bajo costo con cualquier actuador neumático o eléctrico de Bray. La válvula de alto rendimiento McCannalok brinda la más alta calidad y el más alto valor disponibles para sus requisitos. Luego de una prueba de más de 100.000 ciclos a 720 psi (49.6 bar), el asiento permaneció en excelentes condiciones, y siguió brindando un sello bidireccional de cero fugas. Incluso después de más de 878.000 ciclos a 2 psi (0.1 bar), la válvula de alto rendimiento McCannalok continuó brindando un sello de cero fugas en ambas direcciones.

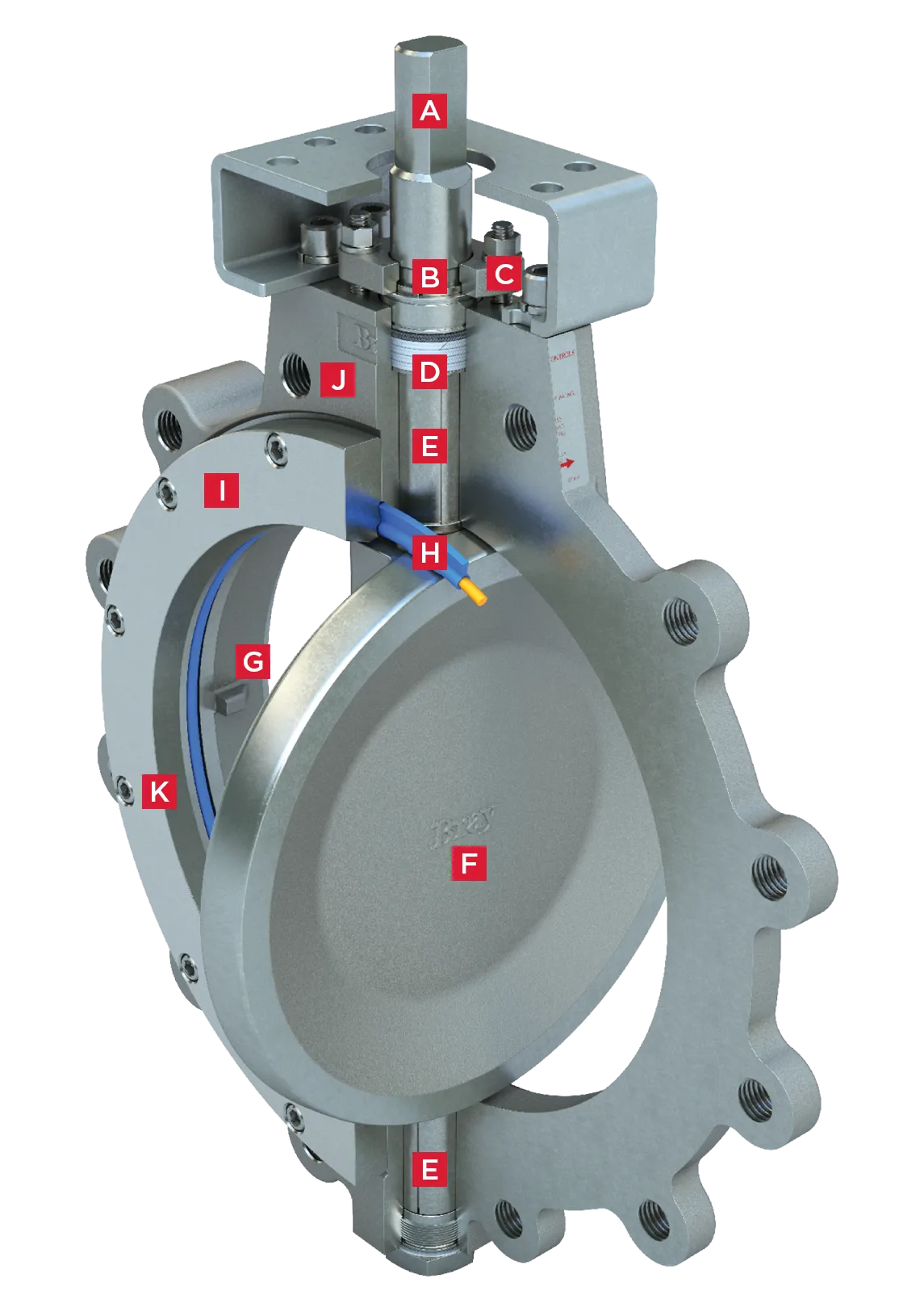

Características de la válvula mariposa de alto rendimiento McCannalok

  • A. Vástago

    El vástago de alta resistencia y una sola pieza es de acero inoxidable 17-4 PH. El vástago de la válvula es estandarizado para ampliar la capacidad de intercambio de los actuadores de Bray.

  • B. Vástago antiexplosivo

    Hay un anillo de retención instalado entre la ranura maquinada del vástago y el paso de retención del prensaestopas.

  • C. Empaquetadura del vástago ajustable

    El sistema de empaque del vástago permite un fácil acceso para ajustar las tuercas hexagonales sin tener que retirar el actuador. El sistema consta de un anillo de sujeción, una retención del prensaestopas, clavijas, tuercas hexagonales y arandelas de seguridad. Por lo general, 1/4 de giro de las tuercas hexagonales es suficiente en caso de necesitar realizar un ajuste en el sitio de trabajo. Ambas tuercas hexagonales deben ajustarse de manera pareja sin estar demasiado apretadas.

  • D. Sello del vástago

    El sello del vástago ofrece con presión constante para lograr un sello positivo alrededor del vástago. El empaque de PTFE sella el vástago y un anillo antiextrusión de fibra de carbono contiene el empaque. Los anillos de grafito flexible están disponibles para aplicaciones de alta temperatura y son una característica estándar en las válvulas a prueba de incendios.

  • E. Bujes del vástago

    Los rodamientos superior e inferior, que constan de un armazón de acero inoxidable 316 con una superficie de apoyo con revestimiento de tejido de TFE/vidrio, contienen el vástago de manera segura. Los rodamientos del vástago proporcionan una excelente resistencia a la corrosión y la distorsión causadas por las altas temperaturas y las fuerzas de carga mecánica.

  • F. Clavijas cónicas

    Las clavijas cónicas calzan con precisión en los orificios fresados.

  • G. Disco

    El disco fue diseñado para maximizar el flujo y minimizar la resistencia para ofrecer altos valores de Cv. El acero inoxidable es una característica estándar.

  • H. Límite de recorrido interno

    Diseñado para evitar el recorrido del disco y minimizar el posible daño del asiento para extender la vida útil del asiento.

  • I. Asiento resiliente

    Energizante encapsulado en RTFE

  • J. Buje del asiento de cara completa

    El buje está asegurado firmemente mediante pernos ubicados fuera del área de sellado, lo que protege a los pernos de la corrosión.

  • K. Cuerpo

    Todos los estilos de cuerpo ofrecen sellado bidireccional como característica estándar, según todas las clasificaciones ASME Clase 150, 300 o 600. El cuello extendido permite un aislamiento de 2" de las tuberías,  y un fácil acceso a los ajustes del empaque del vástago y montaje del actuador.

Serie 40/41/4A

Hasta 285 psi (19.6 bar)

Tamaños de válvula (NPS)

Modelo Tipo de cuerpo Asiento resiliente Firesafe Asiento de metal
40 Wafer 2 to 66 2 to 48 2½ a 36
41 Orejada 2 to 66 2 to 48 2½ a 36
4A Doble bridado 2 to 54 2 to 48 2½ a 36


Tamaños de válvula (DN)

Modelo Tipo de cuerpo Asiento resiliente Firesafe Asiento de metal
40 Wafer 50 to 1500 50 to 1200 65 to 900
41 Orejada 50 to 1500 50 to 1200 65 to 900
4A Doble bridado 50 to 1400 50 to 1200 65 to 900

Serie 42/43/4B

Hasta 740 psi (51 bar)

Tamaños de válvula (NPS)

Modelo Tipo de cuerpo Asiento resiliente Firesafe Asiento de metal
42 Wafer 2 to 36 2 to 36 2½ a 30
43 Orejada 2 to 54 2 to 36 2½ a 30
4B Doble bridado 3 to 42 2 to 36 2½ a 30


Tamaños de válvula (DN)

Modelo Tipo de cuerpo Asiento resiliente Firesafe Asiento de metal
42 Wafer 50 to 900 50 to 900 65 to 750
43 Orejada 50 to 1400 50 to 900 65 to 750
4B Doble bridado 80 to 900 50 to 900 65 to 750

Serie 44/45

Hasta 1440 psi (100 bar)

McCannalok-44-45-min

Tamaños de válvula (NPS)

Modelo Tipo de cuerpo Asiento resiliente Firesafe Asiento de metal
44 Wafer 3 to 24 3 to 24 3 to 12
45 Orejada 3 to 36 3 to 36 4 to 12


Tamaños de válvula (DN)

Modelo Tipo de cuerpo Asiento resiliente Firesafe Asiento de metal
44 Wafer 80 to 600 80 to 600 80 to 300
45 Orejada 80 to 900 80 to 900 100 to 300
