Válvula mariposa de alto rendimiento

Serie 41R

Válvula de Doble Excentricidad Liviana y Duradera para Rendimiento Confiable

Vista detallada Solicitar cotización

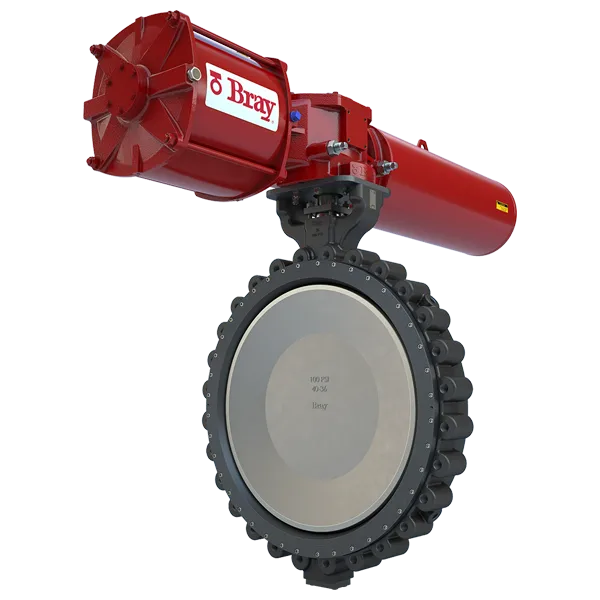

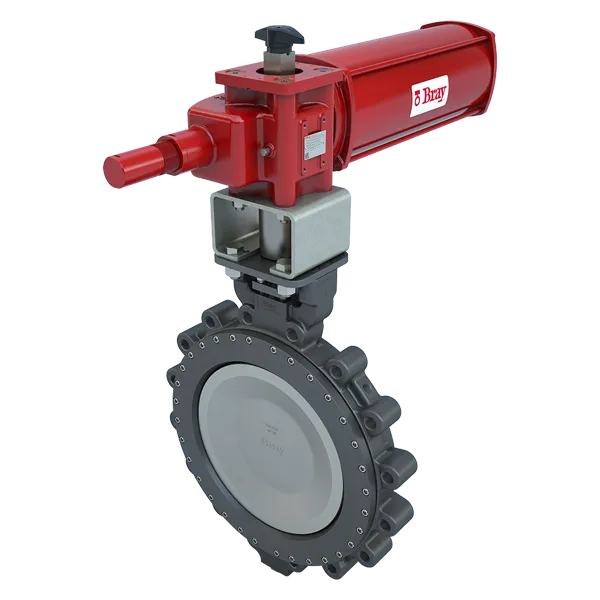

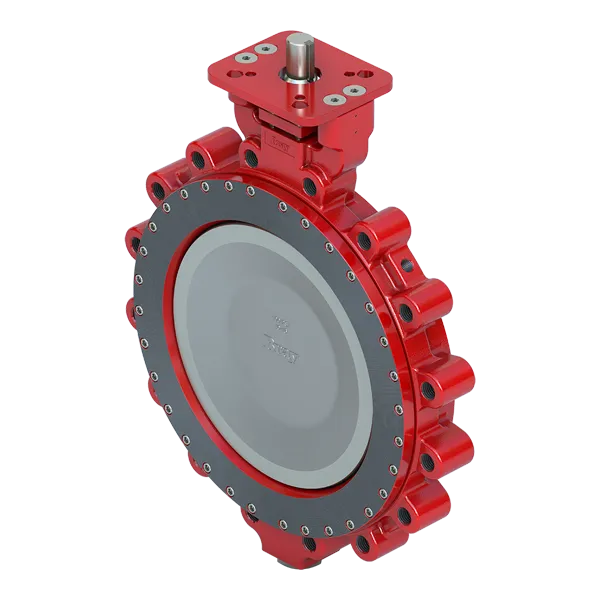

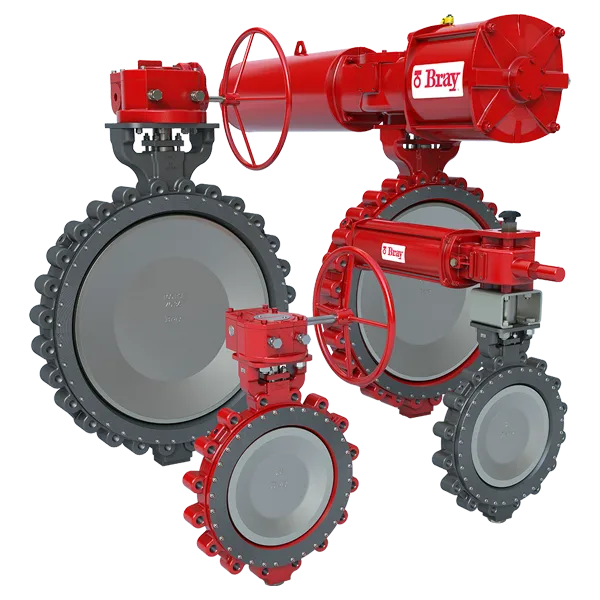

Serie 41R Serie 41R Serie 41R Serie 41R

Diseñada para la industria del azúcar, con una durabilidad excepcional y un mantenimiento sencillo

Válvula de doble excentricidad de alto rendimiento para aplicaciones de vapor de baja presión

La válvula mariposa de alto rendimiento Bray/McCannalok Serie 41R está diseñada especialmente para la industria del azúcar, a la cual ofrece confiabilidad sólida y mantenimiento extremadamente fácil en el sitio de trabajo. Pruebas internas e independientes han demostrado la capacidad de vida útil superior de Bray/McCannalok, con cierre hermético luego de más de 100.000 ciclos.

Esta válvula incorpora las mismas características probadas de diseño de la válvula mariposa Bray/McCannalok estándar —cuyo diseño de válvula de compensación doble ha demostrado su liderazgo por más de 30 años— en una configuración más liviana y económica, diseñada especialmente para soportar el vapor de baja presión de los evaporadores. Puede usarse con válvulas mariposa Bray/McCannalok estándar de mayor presión, con las cuales comparte las mismas piezas de reemplazo para reducir la necesidad de tener un inventario especial o diferente.

El diseño exclusivo y patentado de la válvula Bray/McCannalok recibió el premio Vaaler Award de Chemical Processing a mejor producto poco después de su presentación en el mercado. Las válvulas Bray/McCannalok pueden automatizarse fácilmente con actuadores manuales, neumáticos o eléctricos.

    Especificaciones

    Rango de tamaños
    NPS 16 a 54 / DN 400 a 1400
    Materiales del cuerpo
    Hierro dúctil fosfatizado, acero al carbono fosfatizado
    Rango de temperaturas
    -20 °F a 500 °F (-29 °C a 260 °C)
    Materiales del vástago
    Acero inoxidable
    Presión operativa máxima permitida
    100 psi (7 bar)
    Materiales del asiento
    RTFE
    Clasificación de cierre
    Cero fuga
    Materiales del disco
    Acero al carbono con borde de acero inoxidable
    Tipo de cuerpo
    Orejada
    Taladrado de la brida
    ASME B16.5
    Certificaciones
    ATEX, CRN, PED, PE(S)R
    aplicaciones
    Industria del azúcar, servicios con vapor

    Descargas

    Folleto del producto
    Válvulas mariposa de alto rendimiento McCannalok 41R

    Manual IOM
    Válvulas mariposa de alto rendimiento serie McCannalok​​​​​​​

    Manual de seguridad
    Válvulas Mariposa de Alto Rendimiento Serie McCannalok​​​​​​​ 4X

    Guía de anclaje
    Guía de anclaje de brida típica (con arandelas)

    Guía de anclaje
    Guía de anclaje de brida típica (sin arandelas)

    Más detalles

    Características y Ventajas

    • Válvulas de vapor para evaporadores
    • Válvulas de vapor y escape del evaporador
    • Hermético 100 % bidireccional
    • Gran Cv
    • Fácil automatización
    • Diseño premiado
    • Más livianas
    41r

    • A. Diseño del vástago

      El diseño del vástago de alta resistencia y una sola pieza es estandarizado para ampliar la capacidad de intercambio de los actuadores de Bray.

    • B. Vástago anti-expulsión

      El diseño de retención del vástago no depende de los componentes de actuación para evitar la expulsión del vástago.

    • C. Empaquetadura del vástago ajustable

      El fácil acceso permite realizar ajustes de campo sencillos de un cuarto de vuelta sin necesidad de retirar el actuador.

    • D. Sistema de sello del vástago

      Los anillos de la empaquetadura de PTFE con anillo antiextrusión de fibra de carbono ofrecen compresión constante para lograr un sello positivo alrededor del vástago. Hay opciones disponibles para aplicaciones de alta temperatura, alto ciclaje y Fire Safe.

    • E. Bujes del vástago

      Los cojinetes superior e inferior contienen el vástago de forma segura, ofrecen excelente resistencia a la corrosión y minimizan la deflexión de altas temperaturas y de las fuerzas de carga mecánica.

    • F. Disco

      El disco fue diseñado para maximizar el flujo y minimizar la resistencia y ofrecer velocidades óptimas de flujo.

    • G. Tope de carrera interno

      Diseñado para minimizar posibles daños al asiento, extiende la vida útil del asiento.

    • H. Asiento resiliente bidireccional

      Ofrece un sellado hermético bidireccional, a la vez que aísla el activador del producto.

    • I. Anillo de retención de cara completa

      Los tornillos de cabeza ubicados fuera del área de sellado están protegidos contra la corrosión, a la vez que simplifican el reemplazo del asiento.

    • J. Cuerpo

      El cuello extendido permite el acceso a los ajustes de la empaquetadura del vástago y al montaje del actuador, cuando la válvula está totalmente aislada.

    • K. Servicio de final de línea

      Los cuerpos con orejada y doble brida están totalmente calificados para servicio de extremo de línea bidireccional.
