Con revestimiento PTFE

2-Cx

Válvula con revestimiento de PTFE duradera para aplicaciones químicas exigentes

Vista detallada Solicitar cotización

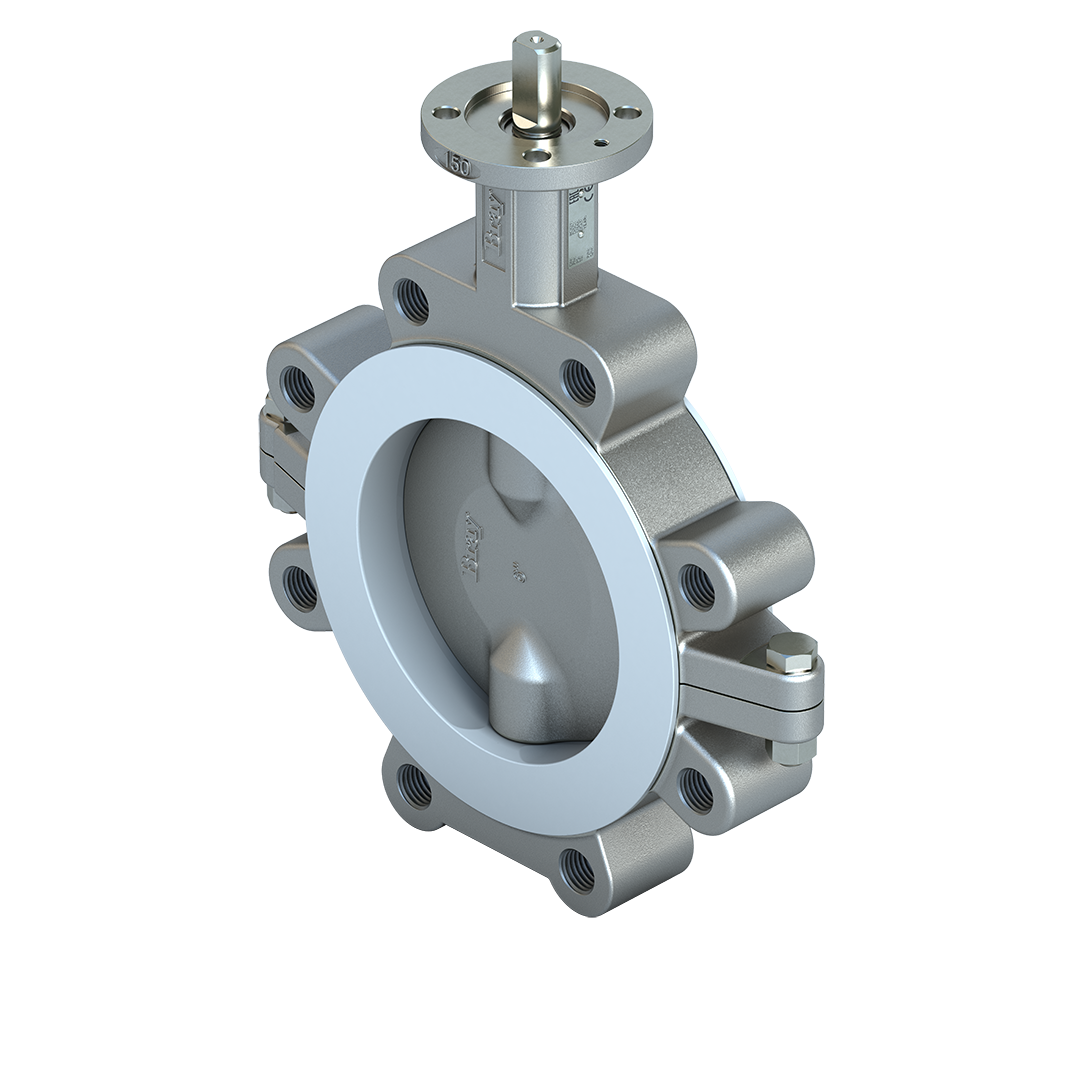

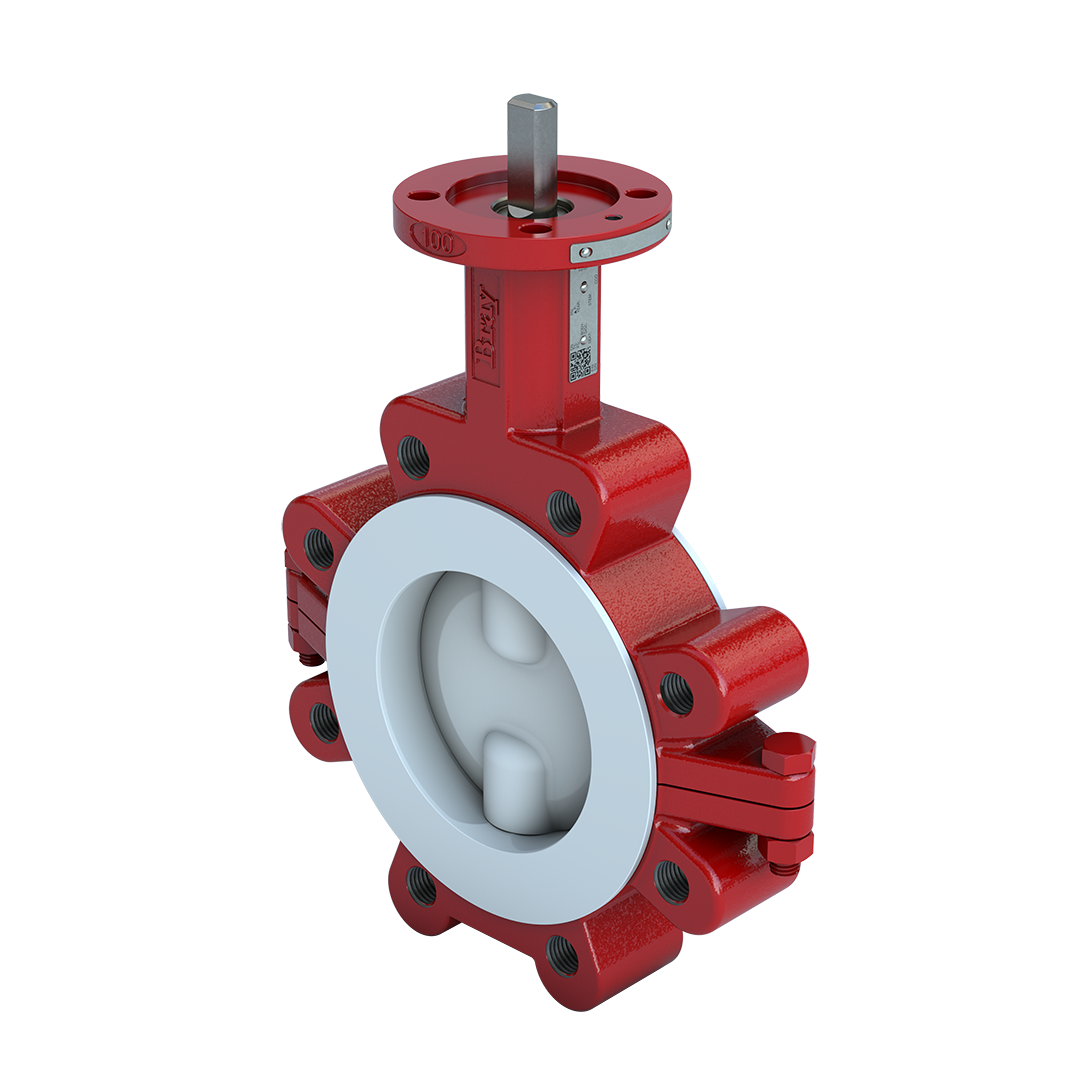

2025-2-Cx-01 2025-2-Cx-02

Diseñada para satisfacer normas industriales químicas estrictas con un rendimiento superior

Válvula mariposa con revestimiento de PTFE para aplicaciones de fluidos químicos y corrosivos

Las válvulas de mariposa con revestimiento de la serie 22 Cx wafer y de la serie 23 Cx lug cuentan con un diseño de última generación que proporcionan una protección de cierre excelente y unos caudales elevados con una excepcional vida útil prolongada. Han sido especialmente diseñadas para cumplir con las exigencias más rigurosas de la industria química.

Especificaciones

Rango de tamaños
DN 50 a 600 | NPS 2 a 24
Rango de temperaturas
-De 20 °C a 200 °C | De 0 °F a 392 °F
Presión operativa máxima permitida
10 bar | 150 psi
Tipo de cuerpo
Tipo wafer, orejada
Prueba de estanquidad
EN 12266-1 Calificación A | API 598
Diseño de Válvula
EN 12569 | EN 593 | NE 167 | API 609 | MSS SP-155
Material estándar
EN 16668 | AD2000 W0
Marcado
EN 19 | DIN EN IEC 61406 | DIN 91406
Brida Superior
ISO 5211
Taladrado de la brida
EN 1092-1 PN 10 | ASME B16.5 Cl. 125/150
Cara a cara
EN 558 Serie 20 | API 609
Declaración de Conformidad
CE | CRN
Directiva de Equipos de Presión
2014/68/EU | PE(S)R
Directiva de Maquinaria
2006/42/EC
Explosión Atmosférica
ATEX (2014/34/EU)
Emisiones Fugitivas
ISO 15848-1 | TA-Luft VDI 2440
Nivel de Integridad de Seguridad
IEC 61508 Nivel 3 (compatible con SIL 3)
Materiales del cuerpo
Hierro Dúctil de Baja Temperatura (EN 5.3103) | Hierro Dúctil (ASTM A395)
Materiales del disco
Acero Inoxidable | Acero Inoxidable Dúplex
Materiales del vástago
Acero Inoxidable | Acero Inoxidable Dúplex
Materiales del asiento
PTFE | MPTFE | PTFE Conductivo
aplicaciones
Gases químicos, fluidos químicos, petroquímicos, alimentos y bebidas, farmacéutica, tratamiento de aguas y aguas residuales

Descargas

Hoja de datos de ventas
Válvula mariposa con revestimiento de PTFE - Serie 2-Cx

Guía Técnica de Ventas
Válvula mariposa con revestimiento de PTFE - Serie 2-Cx

Folleto del producto
Cx Line. Nuestro elemento.

Manual IOM
Válvula mariposa con revestimiento de PTFE - Serie 2-Cx

Declaración de Conformidad
Declaración de Conformidad de la UE

Más detalles

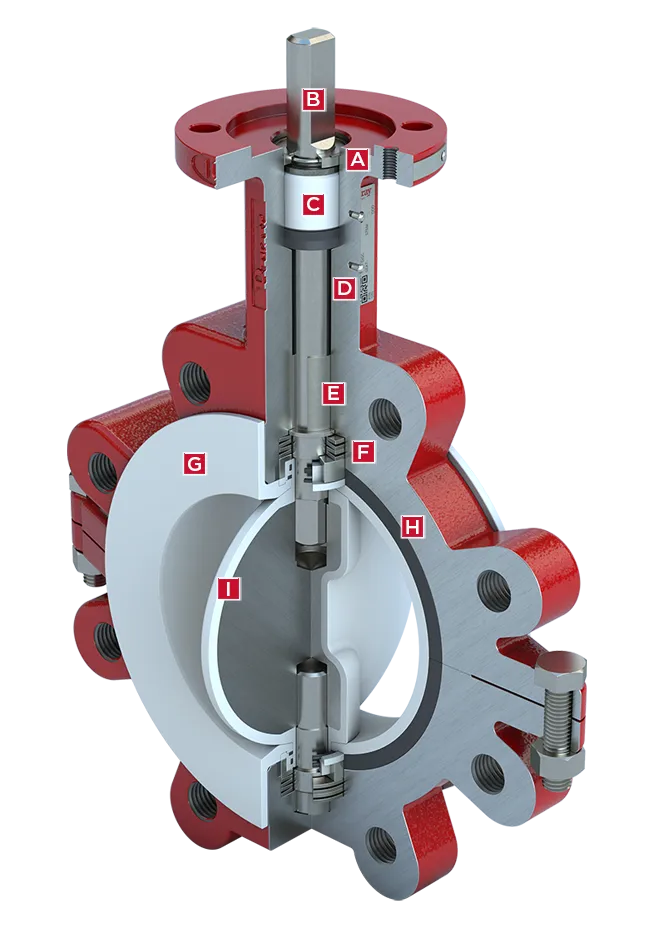

Características y Ventajas

2-CX 2025
  • A. Antiestática

    Descarga electrostática a través de un diseño antiestática. (Dispositivo de conexión a tierra y taladrado de la brida superior solo en el diseño NE 167).

  • B. Diseño del vástago

    El diseño del eje de alta resistencia incluye funcionalidad anti-blowout para ofrecer una operación segura y una vida útil excepcional.

  • C. Casquillo del Eje

    El casquillo de acetal no corrosivo de alta resistencia absorbe el empuje lateral del actuador.

  • D. Etiqueta Digital

    Cada válvula se identifica de una forma única y sencilla con solo escanear el código QR en la etiqueta de identificación del producto de conformidad con IEC 61406.

  • E. Cojinetes

    Cojinetes de acero impregnados de PTFE alinean de forma precisa los ejes superior e inferior.

  • F. Sistema del Sello del Vástago

    El diseño de empaquetadura con presión activa y ajuste automática cuenta con un principio de sellado primario y secundario para cumplir los requisitos más estrictos de emisiones fugitivas.

  • G. Asiento

    El exclusivo asiento de fluoropolímero (grosor mínimo de 3 mm) tiene una geometría que disminuye el par de ajuste y desajuste, y, a la vez, reduce el desgaste en las partes en contacto.

  • H. Energizador del asiento

    El energizador de asiento blando se extiende completamente alrededor del asiento, incluyendo el buje del disco, proporcionando una fuerza uniforme como para garantizar la ausencia total de fugas.

  • I. Disco

    El disco queda encapsulado en fluoropolímero (grosor mínimo de 3 mm) para lograr un sellado superior contra los fluidos más agresivos.
