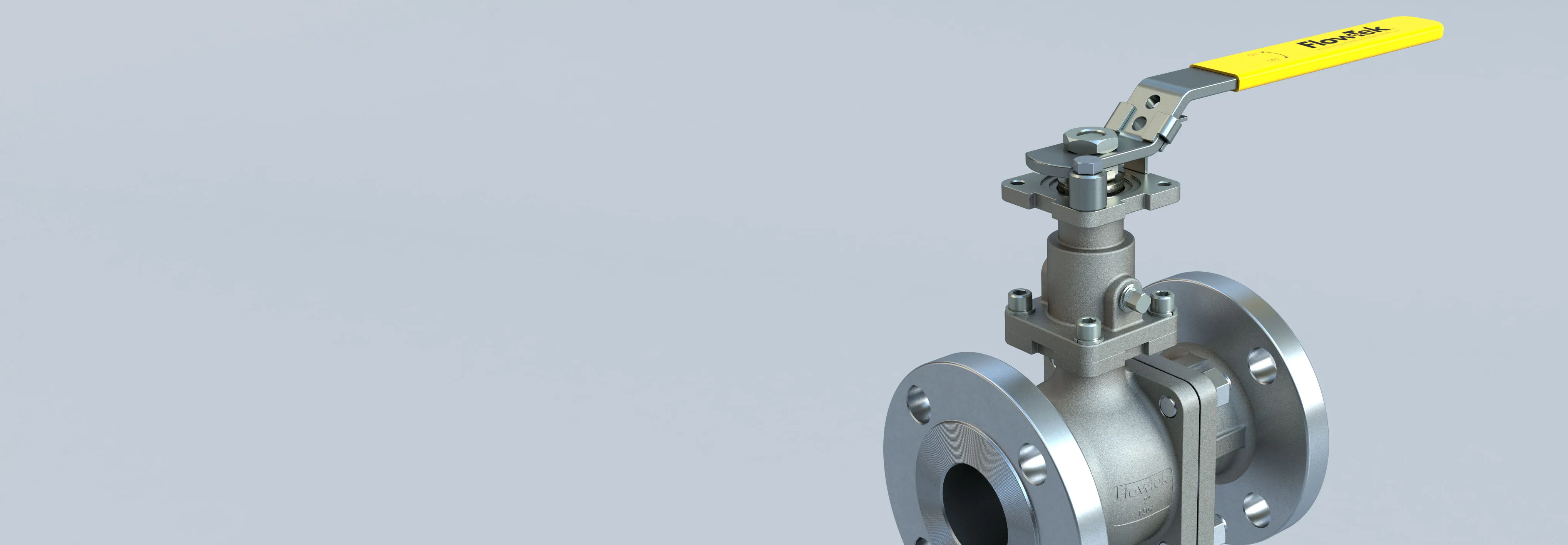

La Unidad de Contención de Fluido (MCU) de Bray ofrece un rendimiento de sellado inigualable para aplicaciones industriales exigentes de válvulas de bola, como aplicaciones de alto ciclaje, baja temperatura, alta temperatura y vapor; esto mejora la seguridad y la protección del medioambiente y garantiza la fiabilidad operativa y el cumplimiento de las normas ambientales.
La MCU de Bray está diseñada para evitar emisiones, fugas o descargas no intencionadas e indeseables. En caso de fallo del sello principal del vástago, el sello secundario de la MCU evita las fugas. Por su parte, el puerto lateral de la MCU puede utilizarse para el monitoreo de emisiones fugitivas, la detección de fugas y la desviación de emisiones fugitivas como sello de presión positiva y como mecanismo de reparación de emergencia, lo que permite la inyección de sellante a través de una válvula de retención con cabeza esférica.
Fabricada en acero inoxidable fundido por inversión, la MCU de Bray es resistente a la corrosión y adecuada para entornos difíciles. Disponibles en tamaños que van de 1/4" a 10" (6.35 mm a 254 mm), las MCU de Bray se pueden preinstalar en fábrica para las series Triad, series 7000/8000, series S7500/S7700, series F15/F30, series RF15/RF30 y serie S85. La MCU también se pueden adaptar mediante una sencilla instalación en campo.
Al utilizar la MCU de Bray, las plantas industriales pueden reducir significativamente los costos operativos y los eventos de mantenimiento no programados, como la detección y reparación de fugas (LDAR), lo que minimiza el tiempo de inactividad de la producción y maximiza la productividad.
Más detalles
Características y Ventajas
Sello hermético: La MCU de Flow-Tek tiene un sellado de eje con presión activa con resortes Belleville, que compensan de forma automática las fluctuaciones de presión y temperatura para mantener un sello completamente hermético, a fin de prolongar el ciclo de vida. La empaquetadura de vástago con anillo en V TFM múltiple proporciona el sello rígido del vástago secundario. Un empaque TFM proporciona sellado para prevenir posibles fugas entre la unidad y la válvula.
Detección de fugas: una conexión de monitoreo ubicada estratégicamente permite al cliente/operador usar un manómetro o rastreador con sensor para detectar de forma anticipada fugas en el sello del vástago principal.
Rango de temperatura extendido: la altura adicional de la MCU eleva la empaquetadura de manera tal que la aleja del fluido de servicio de la válvula y de posibles temperaturas extremas. Esto permite un sello hermético en aplicaciones de baja y alta temperatura.
Inyección de sellante: la MCU puede adaptarse con una válvula de retención con cabeza esférica para inyectar sellante y crear un tercer sello, o para emergency shut-off. Un segundo puerto opcional permite una combinación de monitores, inyección de válvula de retención o línea de desplazamiento de presión.
Sello de presión positiva: se puede lograr un sello de presión positiva mediante la conexión permanente de una línea neumática a la unidad, a fin de proporcionar un suministro de presión positiva que apenas supera la presión operativa de la línea de la válvula. Esto protege contra posibles fugas en el vástago de la válvula hacia la atmósfera.
Facilidad de montaje: la almohadilla superior de la carcasa y la ranura del vástago cumplen con los estándares de montaje seguro de Flow-Tek, para simplificar la instalación de la manija o del actuador. Los procedimientos de instalación y mantenimiento (como monitoreo) pueden realizarse mientras la válvula está con máxima presión.
Detección de fugas: una conexión de monitoreo ubicada estratégicamente permite al cliente/operador usar un manómetro o rastreador con sensor para detectar de forma anticipada fugas en el sello del vástago principal.
Rango de temperatura extendido: la altura adicional de la MCU eleva la empaquetadura de manera tal que la aleja del fluido de servicio de la válvula y de posibles temperaturas extremas. Esto permite un sello hermético en aplicaciones de baja y alta temperatura.
Inyección de sellante: la MCU puede adaptarse con una válvula de retención con cabeza esférica para inyectar sellante y crear un tercer sello, o para emergency shut-off. Un segundo puerto opcional permite una combinación de monitores, inyección de válvula de retención o línea de desplazamiento de presión.
Sello de presión positiva: se puede lograr un sello de presión positiva mediante la conexión permanente de una línea neumática a la unidad, a fin de proporcionar un suministro de presión positiva que apenas supera la presión operativa de la línea de la válvula. Esto protege contra posibles fugas en el vástago de la válvula hacia la atmósfera.
Facilidad de montaje: la almohadilla superior de la carcasa y la ranura del vástago cumplen con los estándares de montaje seguro de Flow-Tek, para simplificar la instalación de la manija o del actuador. Los procedimientos de instalación y mantenimiento (como monitoreo) pueden realizarse mientras la válvula está con máxima presión.
