单向刀闸阀

940系列

尺寸范围
NPS 2至24 / DN 50至600
最大许用操作压力
150psi (10巴)
阀体类型
单体式、对夹、支耳

技术规格

单向刀闸阀—— 940系列

尺寸范围
NPS 2至24 / DN 50至600
阀体材料
碳钢 (WCB)、CF8不锈钢、CF8M不锈钢、CF3M不锈钢、SAF 2205双相、SAF 2507双相
最大许用操作压力
150psi (10巴)
阀杆材料
304不锈钢
阀体类型
单体式、对夹、支耳
闸门材料
304 - 316 - 317不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®
阀座材料温度范围
Buna-N:-34至194°F (-36至90°C)
EPDM:-65至248°F (-54至120°C)
Viton®:-15至392°F (-26至200°C)
PTFE/Viton备用环: -235至392°F (-148至200°C)
设计标准
MSS SP81
填料最高温度
PTFE:500°F (260°C)
浸PTFE:450°F (232°C)
PTFE/Buna-N:194°F (90°C)
PTFE/Viton®:392°F (200°C)
PTFE/EPDM:248°F (120°C)
测试标准
MSS SP151
认证
AWWA C520 (2019)、ATEX、CRN、PED、PE(S)R、TR CU、UA TR
结构长度
MSS SP81
执行机构选项
手轮、斜轮齿轮、气动、液压、电动
应用
电力、矿业、纸浆和造纸、水泥、炭黑、化工

特点和优势

博雷940系列单向刀闸阀采用单件式铸造阀体设计。带有整体金属或可更换软阀座,可根据具体应用要求进行定制。阀门可轻松用于自动开/关应用,从而提高运行效率。无论是处理磨蚀性或腐蚀性材料,这款阀门都能提供最佳性能。适用于从废水处理厂到采矿作业等应用。

将阀门集成到自动化系统中可简化操作,减少对手动干预的需要,从而最大程度地缩短停机时间并优化生产力。每个阀门都经过测试程序,包括根据MSS SP-151进行的壳体和阀座测试以及工厂循环测试。



特点:

  • 设计支持手动和气动执行之间的简单快速转换。配有一个润滑剂注射端口,以最少的维护需求实现连续、顺畅的操作。
  • U形夹设计和水平螺栓固定稳定闸门,确保正确对齐
  • 标准多层方形填料提供卓越的压盖密封
  • 可选增能星型密封填料增强压盖密封
  • 标准整体金属阀座和可选可更换IV级金属阀座或VI级弹性阀座
  • 防偏转门设计确保一致对齐,提供行业领先的耐久性。
  • 独特的阀体设计,没有死管段,使阀门能够自动排水
  • 支耳阀体适合所有安装方向,包括终端场合

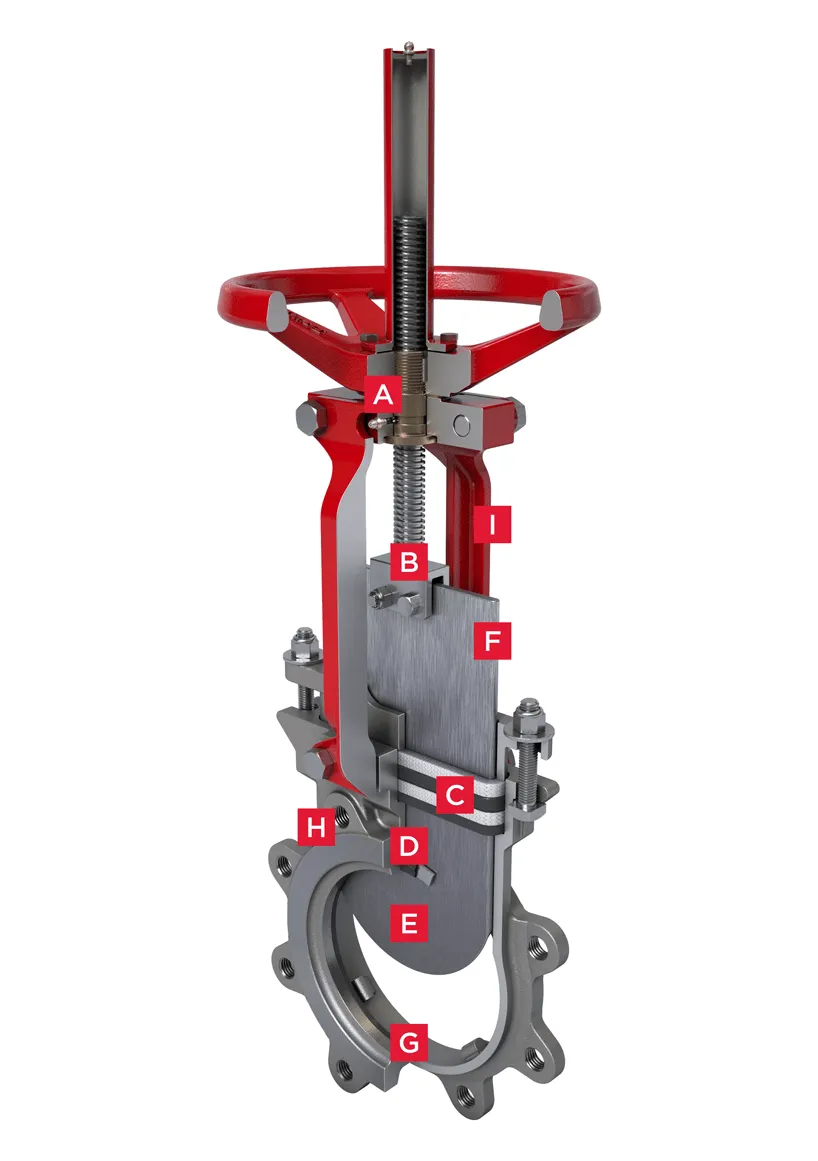

博雷国际941系列单向刀闸阀

  • A - 顶盖

    执行机构的设计支持手动和气动执行之间的简单快速转换 手动阀门包括一个润滑剂注射端口,以最少的维护需求实现连续、顺畅的操作。

  • B - U形夹

    U形夹设计和水平螺栓固定可以稳定闸门,确保正确对齐。

  • C - 填料

    标准多层方形填料提供卓越的压盖密封。

  • D - 增能星型密封填料(选配)

    可选增能星型密封填料提供额外防漏保护。

  • E - 整体金属阀座

    标准整体式金属阀座和可选的可更换零泄漏弹性阀座。

  • F - 闸板

    闸门设计可确保在整个行程长度中保持一致对齐。

  • G - 阀体

    独特的阀体结构,没有死管段,使阀门能够自动排水。

  • H - 支耳阀体

    支耳阀体适用于所有安装方向,包括终端场合。

  • I - 铸造轭架上层结构

    铸造轭架上层结构保证阀门设计的坚固性,适用于不同的操作器和方向。
