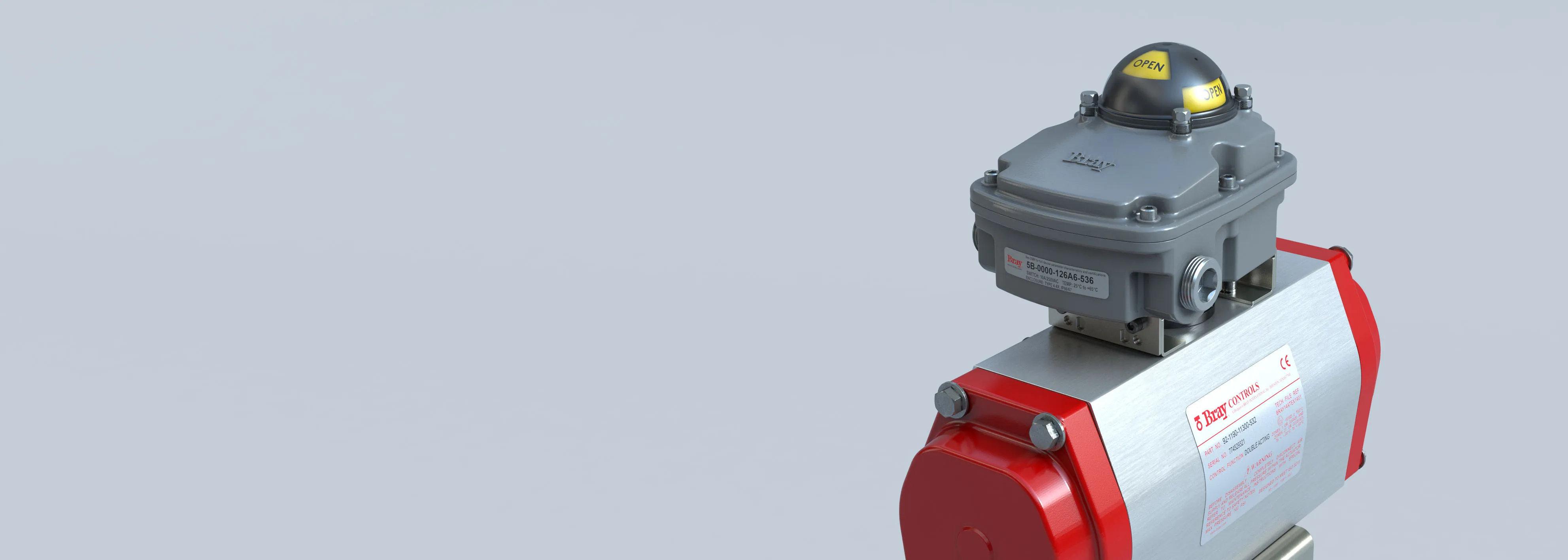

Indicador de posição

Série 5B

Certificações
Adequada para CE, cULus (maioria dos modelos), SIL 3
Opcional: ATEX, IECEx
Classes do gabinete
IP66/67, NEMA 4/4X, UL50E Névoa salina
Opções de comutador
Mecânico: SPDT, DPDT
Proximidade: PNP, NPN, 140 V 2 fios, 250 V 2 fios, Reed, segurança intrínseca NAMUR

Especificações

Indicador de posição – Série 5B

Certificações
Adequada para CE, cULus (maioria dos modelos), SIL 3
Opcional: ATEX, IECEx
Protocolos de comunicação
AS-I, Profibus DP, DeviceNET
Classes do gabinete
IP66/67, NEMA 4/4X, UL50E Névoa salina
Exibição visual
Indicador de alta visibilidade
Opções de cor do sinalizador: vermelho/amarelo (padrão), vermelho/verde, preto/amarelo, vermelho/verde invertido
Opções de comutador
Mecânico: SPDT, DPDT
Proximidade: PNP, NPN, 140 V 2 fios, 250 V 2 fios, Reed, segurança intrínseca NAMUR
Quantidade de comutadores
Até 6
Montagem
Conformidade com VDI/VDE 3845 (NAMUR)
Faixa de temperatura
-25 °C a 65 °C (-13 °F a 149 °F)
Portas de conduíte
2x ¾" NPT ou 2x M25

Recursos e benefícios

S5B-TopStemSea1Cut180Logo2-min

  • A. Gabinete

    O VSM compacto de perfil baixo e à prova de intempéries conta com certificação UL,  NEMA tipo 4, 4x e  IP66/67. Tampa e base de alumínio para oferecer resistência excepcional a corrosão, desgaste e impacto.

  • B. Indicador de posição de alta visibilidade

    A indicação visual de abertura e fechamento é fornecida com um indicador tipo cúpula resistente a impactos. A inversão da saída visual aberta e fechada é feita facilmente, basta girar a cúpula indicadora 90 graus. Não é necessário remover a tampa de alumínio do indicador de posição e expor a fiação interna do VSM para alterar a indicação de posição.

  • C. Vedação secundária da ponta de eixo

    Garante que a área do indicador esteja separada das partes internas do VSM. Fornece uma vedação secundária para evitar a entrada de água, caso a cúpula ou a vedação da cúpula seja comprometida devido a condições adversas no local.

  • D. Parafusos cativos da tampa

    A tampa é fixada na base por parafusos cativos de aço inoxidável colocados fora da área de vedação.

  • E. Arruelas de proteção

    Arruelas transparentes, não metálicas e resistentes à corrosão são usadas para garantir a integridade do revestimento quando os parafusos da tampa são apertados.

  • F. Vedação com anel O-Ring para impermeabilidade do gabinete

    A vedação com anel O-ring entre a tampa e a base proporciona vedação à prova de intempéries, evitando a entrada de água e corrosão interna.

  • G. Cames do sensor

    O projeto de came estriado permite ajuste fácil e preciso da ativação do comutador, sem uso de ferramentas.

  • H. Comutadores de limitação

    Até seis opções e configurações de comutadores para atender aos requisitos de conectividade.

  • I. Terminais

    Os blocos de terminais claramente marcados são inclinados em direção ao usuário para garantir fácil acesso.

  • J. Entradas de conduítes

    Duas entradas de conduítes disponíveis em roscas imperiais ou métricas.

  • K. Aterramento

    Parafuso de aterramento de fácil acesso com codificação verde.
