La válvula de cuchilla bidireccional de la Serie 746 tiene un revestimiento de uretano de una pieza, moldeado en todo el cuerpo y la cámara que brinda un cierre de Clase VI en las aplicaciones más abrasivas. El revestimiento se extiende sobre la cara frontal del cuerpo, lo que asegura una protección total contra los medios abrasivos y elimina la necesidad de empaques adicionales. El cuerpo duradero de una pieza hecho de hierro dúctil se ofrece en un estilo de oblea compacta para facilitar su manejo e instalación.
Válvula de cuchilla bidireccional
Serie 746
Rango de tamaños
NPS 2 a 24 / DN 50 a 600
Presión operativa máxima permitida
240 psi (16 bares)
Tipo de cuerpo
Una pieza, oblea
Especificaciones
Válvula de cuchilla bidireccional - Serie 746
Rango de tamaños
NPS 2 a 24 / DN 50 a 600
Materiales del cuerpo
Hierro dúctil, acero al carbono (WCB), acero inoxidable CF8, acero inoxidable CF8M, acero inoxidable CF3M
Presión operativa máxima permitida
240 psi (16 bares)
Materiales del vástago
304 acero inoxidable
Tipo de cuerpo
Una pieza, oblea
Materiales de la compuerta
316, acero inoxidable 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Temperatura máxima del revestimiento
176 °F (80 °C)
Estándar de diseño
Estándar del fabricante
Temperatura máxima de empaque
PTFE impregnado: 450 °F (232 °C)
PTFE/Buna-N: 194 °F (90 °C)
PTFE/Buna-N: 194 °F (90 °C)
Ensayos estándar
MSS SP151
Certificaciones
ATEX, TR CU
Cara a cara
Estándar del fabricante
Opciones de actuador
Volante, engrane cónico, neumático, hidráulico, eléctrico

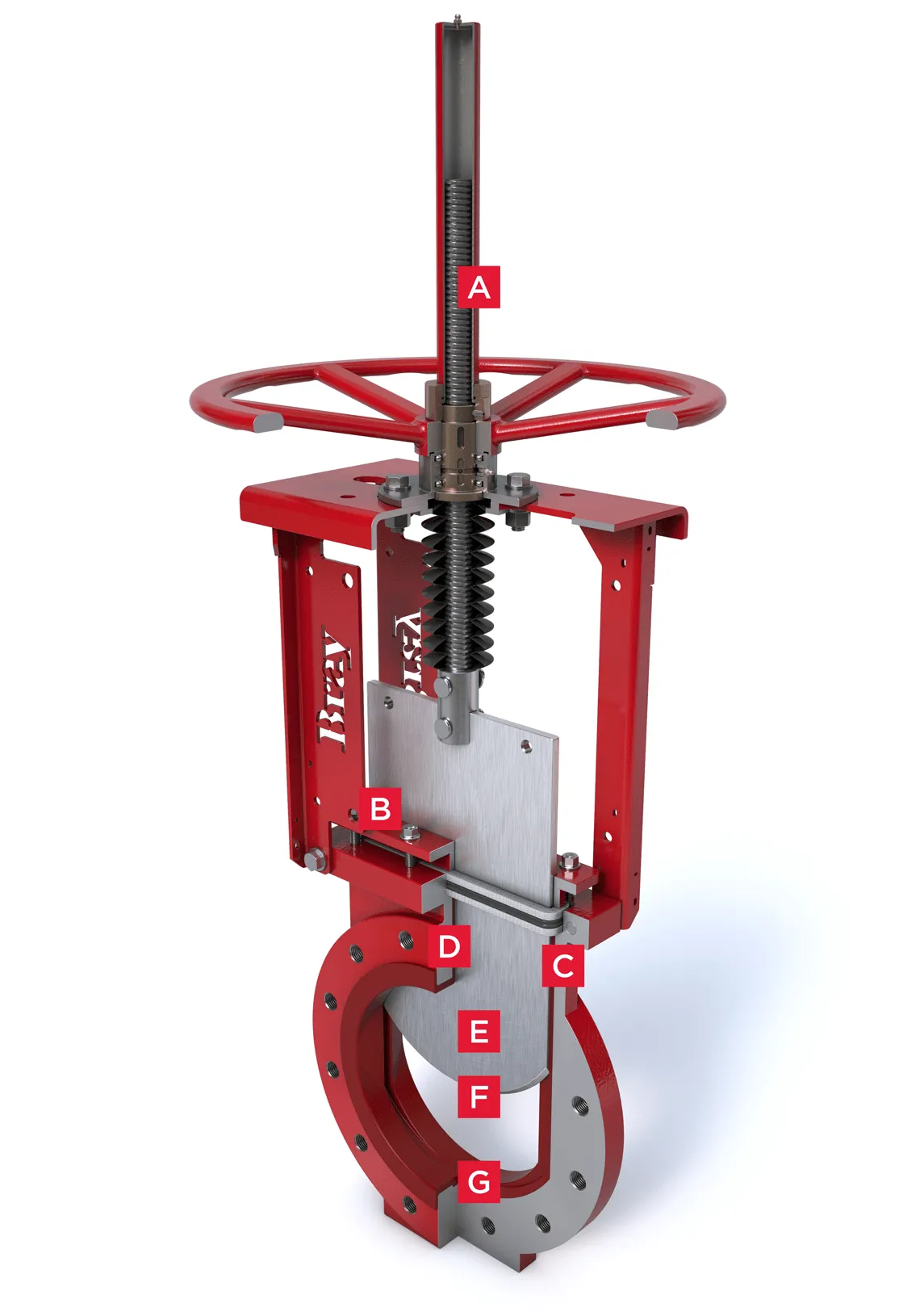

Características y Ventajas
-
A. Cubierta del vástago
La cubierta protectora del vástago es estándar, lo que prolonga el ciclo de duración en entornos peligrosos.
-
B. Prensaestopas
El prensaestopas de carga viva prolonga la vida útil de la compuerta al evitar fugas y descargas de la parte superior de la válvula.
-
C. Cuerpo
Cuerpo de una pieza en hierro dúctil como característica estándar, totalmente revestido en uretano moldeado.
-
D. Revestimiento
El revestimiento de uretano del cuerpo soporta hasta 80 °C/176 °F y protege por completo el cuerpo de la válvula contra los medios abrasivos de la línea. (UMP 241 90 Shore, PTMEG-TDI)
-
E. Ruta de flujo sin restricciones
Ruta de flujo sin restricciones con mínima caída de presión que se logra a través del diseño de la válvula de puerto completo para una larga vida útil de la válvula.
-
F. Compuerta
Compuerta sólida disponible en una gran variedad de aleaciones resistentes a la corrosión para adaptarse a cada aplicación.
-
G. Asiento
El asiento y el puerto están diseñados para quedar al ras, lo que elimina las cavidades donde los medios pueden acumularse y evitar así el cierre completo de la compuerta.
