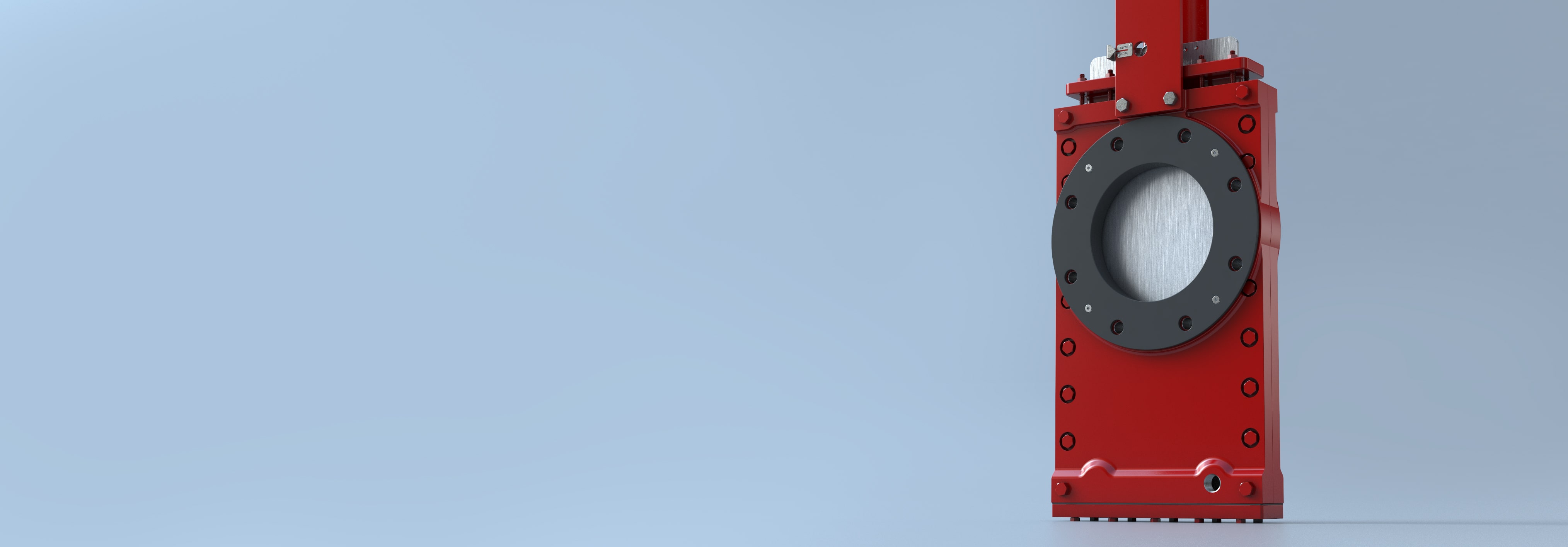

Válvula de cuchilla bidireccional

Serie 770

Rango de tamaños
NPS 2 a 24 / DN 50 a 600
Presión operativa máxima permitida
150 psi (10 bares) CWP
Tipo de cuerpo
Oblea, atornillado de dos piezas

Especificaciones

Válvula de cuchilla bidireccional - Serie 770

Rango de tamaños
NPS 2 a 24 / DN 50 a 600
Materiales del cuerpo
Hierro dúctil, acero al carbono (WCB), acero inoxidable CF8, acero inoxidable CF8M, acero inoxidable CF3M
Presión operativa máxima permitida
150 psi (10 bares) CWP
Materiales del vástago
304 acero inoxidable
Tipo de cuerpo
Oblea, atornillado de dos piezas
Materiales de la compuerta
Acero inoxidable 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Rango de temperatura del material del asiento
EPDM: -65° a 248 °F (-54° a 120 °C)
Estándar de diseño
Estándar del fabricante
Temperatura máxima de empaque
PTFE impregnado: 450 °F (232 °C), PTFE/Buna-N: 194 °F (90 °C), PTFE/Viton®: 392 °F (200 °C), PTFE/EPDM: 248 °F (120 °C)
Ensayos estándar
MSS SP151
Certificaciones
ATEX, CRN, TR CU
Cara a cara
MSS SP81
Opciones de actuador
Volante, engrane cónico, neumático, hidráulico, eléctrico

Características y Ventajas

La válvula de cuchilla bidireccional con puerto en O de la Serie 770 de Bray ha sido diseñada para aplicaciones de servicio severo. La compuerta con puerto en O de la Serie 770 está en contacto constante con los asientos, lo que minimiza su tensión y asegura el máximo rendimiento de sellado.

El cuerpo duradero de hierro dúctil se ofrece en un estilo de oblea compacta. Cuando está totalmente abierta, la válvula deja pasar el flujo sin restricciones y no ofrece resistencia a los medios de la línea.

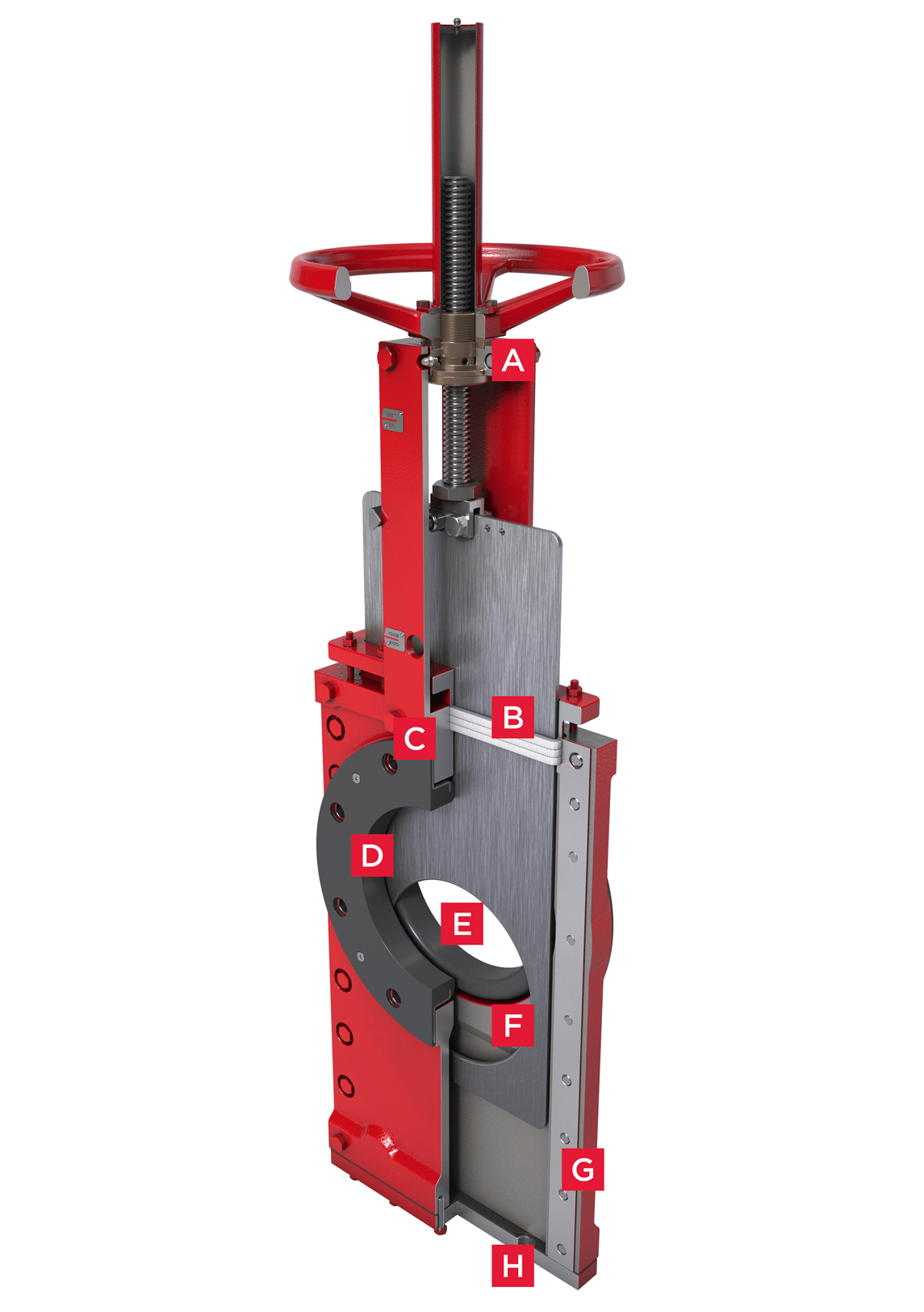

    Características de la válvula guillotina bidireccional de la Serie 770

    • A. Mecanismo superior

      Diseñada para una conversión fácil y rápida entre la actuación manual y la neumática. Incluye un puerto de inyección lubricante para un funcionamiento continuo y sin inconvenientes que requiere mantenimiento mínimo.*

    • B. Empaque

      El empaque cuadrado de múltiples capas proporciona un sellado excepcional del prensaestopas.

    • C. Asiento

      El asiento elastomérico reemplazable reforzado en acero asegura un cierre hermético bidireccional.

    • D. Contacto del asiento

      Los asientos están en contacto constante con la compuerta durante toda la carrera de la válvula.

    • E. Compuerta

      El diseño de la entrada resistente a la desviación asegura una alineación consistente, para lograr una durabilidad líder en la industria.

    • F. Puerto en O

      El diseño inherente de la compuerta deslizante con puerto en O brinda una ruptura de escala de 360°.

    • G. Cuerpo

      El cuerpo compacto de oblea permite una fácil instalación, y se perfora y rosca de conformidad con los patrones de brida ASME CL150 como estándar. Hay otras opciones de perforación disponibles por solicitud.

    • H. Puerto roscado

      El diseño del cuerpo sin descarga incluye puertos roscados como característica estándar, lo que permite una descarga segura de los medios y una fácil conexión del agua de purga.
